產品概述
GHZA8510氧化鋅避雷器帶電測試儀用於檢測氧化鋅避雷器（MOA）的各相電氣性能。該儀器適用於各個電壓等級的氧化鋅避雷器的現場帶電檢測以及停電狀態下試驗室做的出廠和驗收試驗。通過測量全電流及阻性電流等參數，可以及時發現氧化鋅避雷器內部絕緣受潮和閥片老化等危險缺陷。
性能特點
1. 采用帶有DSP浮點處理單元的高性能、低功耗ARM處理器，運算速度更快、運算精度更高、處理數據量更大；從而可以保證測試數據計算的準確性和穩定性。2. 高精度采樣濾波電路及數字濾波技術，可濾除現場幹擾信號。
3. 采用浮點快速傅裏葉算法，從而實現對基波、諧波電壓、電流信號的高精度分析。
4. 采用工業級5.7寸320×240點陣單色液晶屏，顯示清晰，人機界麵友好；對於一些重要的操作及參數設置，顯示其提示信息和幫助說明；屏幕頂部狀態欄可顯示各個外設工作狀態及測試狀態信息。
5. 可同時測量三相氧化鋅避雷器的電氣參數，並可自動補償相間幹擾；也可單相測量，支持B相接地的PT二次電壓作為參考電壓；當被測相與參考電壓相別不同時，可自動計算補償角度。
6. 提供有線、無線測試方式，無線測試方式操作更加簡便、靈活；可大大降低現場測試人員工作強度。
7. 電壓采集器集成本地顯示（128×64點陣OLED液晶屏）及相序檢測功能，可顯示三相全電壓、電壓基波、3次、5次、7次諧波有效值、係統頻率值及三相電壓相位差；便於現場測試人員快速檢查電壓采集器與PT二次電壓輸出端子連接情況及三相電壓各項參數。
8. 電壓采集器采用雙重全數字隔離技術，更加安全可靠。
9. 交直流兩用：內置鋰電池供電或者220V交流充電器供電自適應。
10. 儀器主機和電壓采集器內置大容量可充電鋰電池，一次充電完成，可持續工作8小時。
11. 智能電量管理：剩餘電量顯示、低電量報警、長時間閑置提示、背光自動調節。
12. 內置實時時鍾，可實時顯示當前時間和日期；自動記錄測試日期及時間。
13. 測試數據存儲方式分為本機存儲和優盤存儲，本機存儲可存儲測試數據100條，並且本機存儲可轉存至優盤；優盤存儲可保存測試數據及波形圖片，測試數據為TXT格式，波形圖片為BMP格式，可直接在電腦上編輯打印。
14. 內置熱敏打印機，可打印測試數據及已保存測試記錄；打印內容可選擇，從而可以節省打印紙的用量。
技術參數
1. 參考電壓測量參考電壓輸入範圍：25V～250V有效值，50Hz/60Hz
參考電壓測量準確度：±（讀數×5%+0.5V）
電壓諧波測量準確度：±（讀數×10%）
參考電壓通道輸入電阻：≥1500kΩ
2. 電流測量
全電流測量範圍：0～10mA有效值，50Hz/60Hz
準確度：±（讀數×5%+5uA）
阻性電流基波測量準確度：±（讀數×5%+5uA）
電流諧波測量準確度：±（讀數×10%+10uA）
電流通道輸入電阻：≤2Ω
3. 使用條件及外形
工作電源：內置鋰電池或外置充電器，充電器輸入100-240VAC，50Hz/60Hz
充電時間：約4小時
電池工作時間：主機8小時，電壓采集器8小時
主機尺寸：320mm(長)×270mm(寬)×150mm(高)
主機重量：3.2kg（不含線纜）
電壓采集器尺寸：115mm(長)×120mm(寬)×65mm(高)
電壓采集器重量：0.6kg (不含線纜)
使用溫度：-10℃～50℃
相對濕度：＜90%，不結露
標準配置
| 測試儀主機 | 1台 |
| 電壓采集器 | 1台 |
| 天線 | 2根 |
| 電壓測試線 | 1條 |
| 電流測試線 | 3條 |
| 電流測試延長線 | 3條 |
| 有線通訊電纜 | 1條 |
| 接地線 | 2條 |
| 充電器 | 2個 |
| 說明書 | 1本 |
| 測試報告 | 1份 |
| 合格證、保修卡 | 1張 |
細節實拍

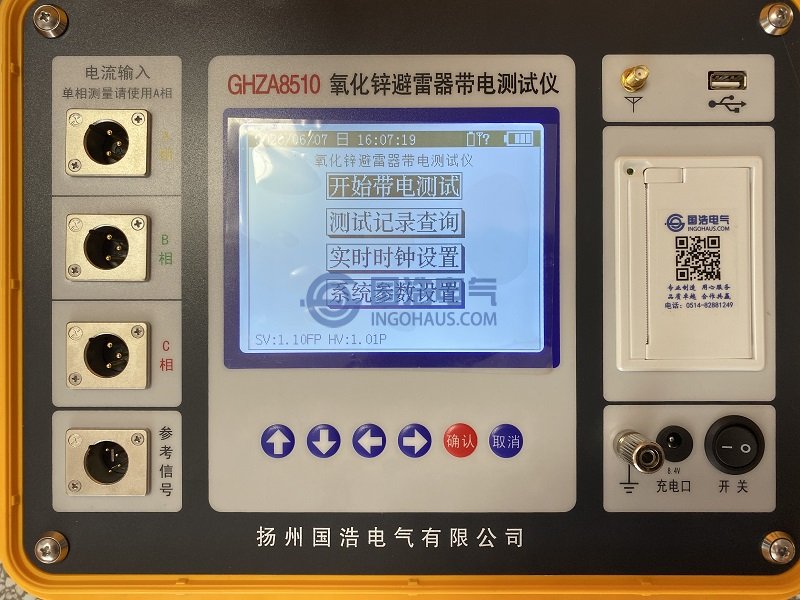

GHZA8510氧化鋅避雷器帶電測試儀實拍1

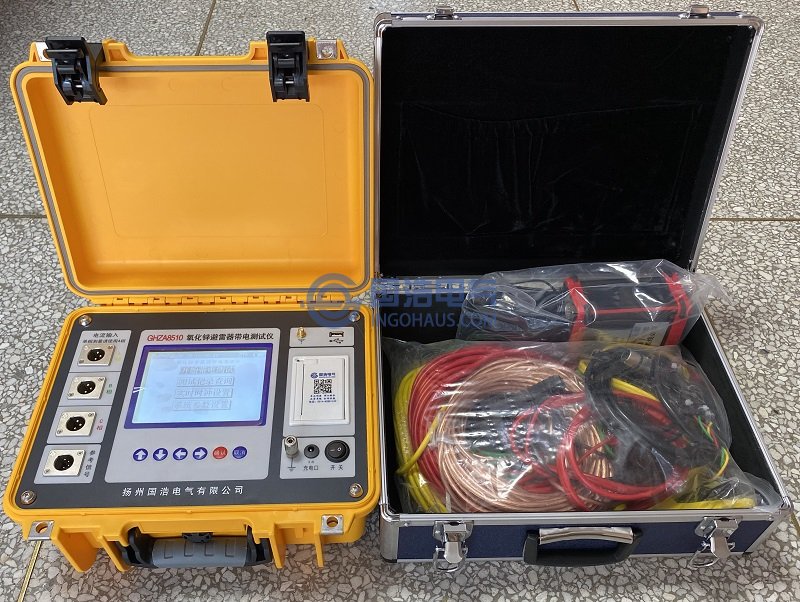

GHZA8510氧化鋅避雷器帶電測試儀實拍2
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
