電力電纜本體結構

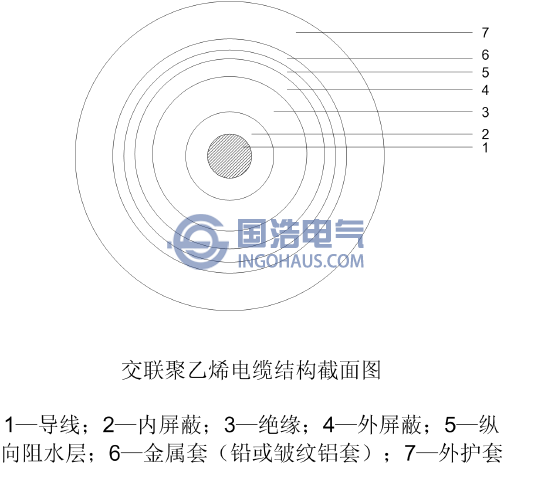

下圖所示為典型XLPE電力電纜的本體截麵圖，目前主要用銅製成，外部有屏蔽層及絕緣層，其中絕緣層包覆在導體外，將導體進行隔離，承受一定的耐壓，防止泄漏電流。絕緣材料多種多樣，目前廣泛應用的有油紙絕緣和固體絕緣材料(如XLPE)，在導體和絕緣外分別有一層屏蔽層，其主要作用是限製電場和磁場的幹擾。而其他一些保護層(如包帶、金屬屏蔽、外護套等)主要是保護電纜導體及絕緣層不受外力損傷。

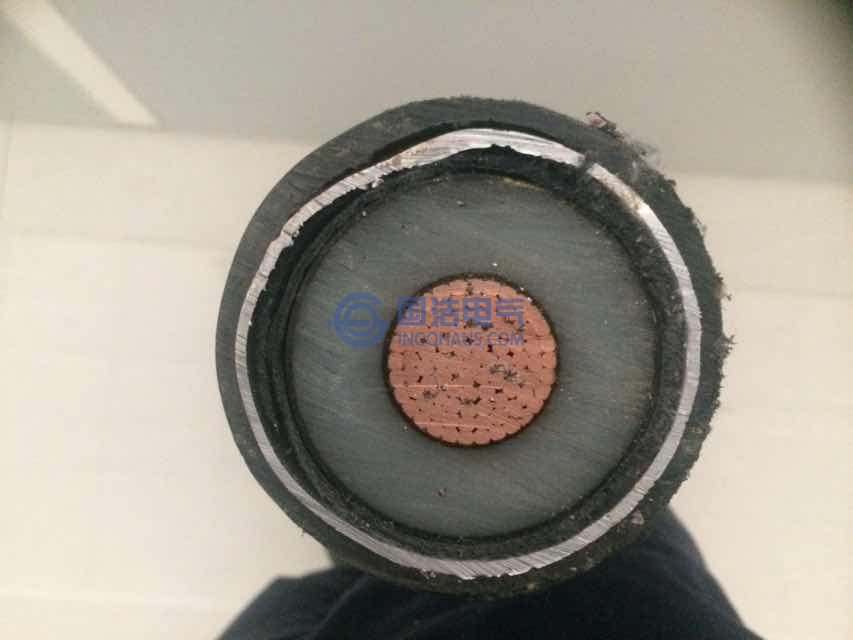

XLPE電力電纜本體結構

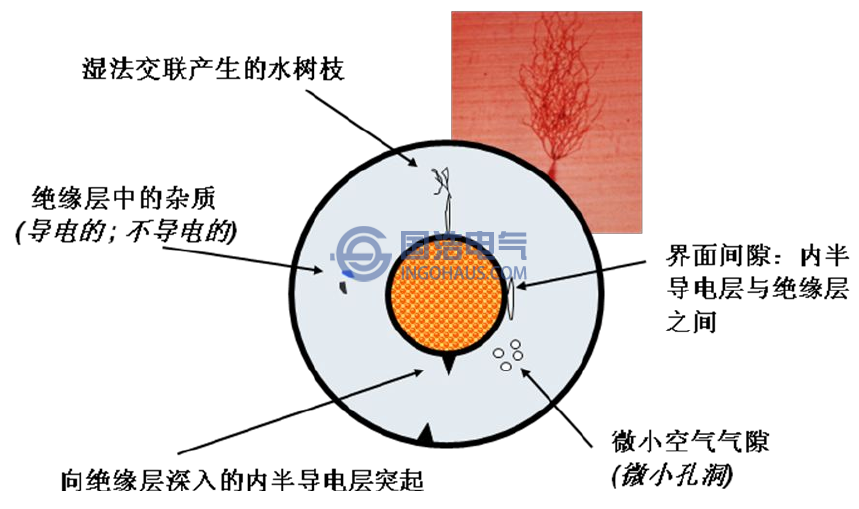

XLPE電力電纜本體發生局放位置示意圖
