產品概述
GHXB1030電力諧波測試儀可廣泛地應用於輸配電、電力電子、電機拖動等領域。測量分析公用電網供到用戶端的交流電能質量。應用小波變換測量分析非平穩時變信號的諧波。測量分析各種用電設備在不同運行狀態下對公用電網電能質量。
性能特點
1. 電壓輸入采用高電壓隔離模塊（2000V、響應時間≤2μS），電流輸入采用交電流鉗（0～50KHz,0～5Arms）使輸入信號和測量係統安全隔離。2. 便攜式結構，重量3.5kg，一個人即可攜帶儀器到現場測試；內置高性能鋰電池，在無外接電源的情況下可連續工作8小時。
3. 符合國標B 級儀器要求。對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8kHz。
4. 采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使GHXB1030適用於複雜的測試工作和數據處理工作，大大提高了測試效率和水平。
5. 儀器提供USB接口，便於存儲數據到U盤、與筆記本電腦進行通訊傳輸數據。
6. 係統頻率、電網諧波、三相電壓不平衡度、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、有功功率、無功功率、視在功率、2-50次諧波、真功率因數等全部電能質量五大國標規定的參數。
7. 實時判斷當前測試的電壓諧波、電流諧波數據正常或超標。
8. Dz200 Pro 電能質量分析軟件是一套電能質量的後台管理分析軟件，運行於WIN9X/2000/XP/NT 操作係統。詳細介紹參照軟件使用說明書。
技術參數
1. 頻率測量測量範圍：45～55Hz，中心頻率50Hz，測量條件：信號基波分量不小於80％F.S.
測量誤差：≤0.02Hz
2. 輸入電壓量程：10V-900V（30V-1140V定製）
3. 輸入電流量程：0.06A-6A（標配），其他量程可以根據用戶要求選配
4. 基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.
5. 基波電壓和電流之間相位差的測量誤差：≤0.5°
6. 諧波電壓含有率測量誤差：≤0.1％
7. 諧波電流含有率測量誤差：≤0.2％
8. 三相電壓不平衡度誤差：≤0.2％
9. 電壓偏差誤差：≤0.2％
10. 功率偏差：≤0.5％
標準配置
| GHXB1030電力諧波測試儀主機 | 1台 |

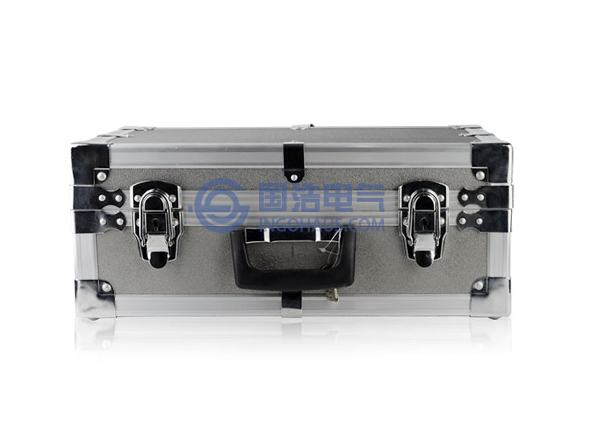

| 配件箱 | 1個（材料：鋁合金） |
| USB接線 | 1條（用於連接電腦） |
| U盤 | 1個（用於存儲數據） |
| 電源適配器 | 1個（給設備充電） |
| 電流鉗 | 3把（測試電流用，A、B、C相各一把，標配5A） |
| 電壓測試線 | 1條（測試電壓用，黃、綠、紅、黑4芯） |
| 鱷魚夾 | 8個（包括大4個，小4個，黃、綠、紅、黑各2個） |
| 保修卡/合格證 | 1張 |
| 使用說明書 | 1本 |
選型對比
| 產品型號 | GHPQ1011 | GHXB1030 | GHPQ1080 | GHDZ3061 | |
| 測量項目 | 錄波分析 | √ | 無 | √ | 無 |
| 諧波分析 | √ | √ | √ | √ | |
| 功率分析 | √ | √ | √ | √ | |
| 電壓/電流 | √ | √ | √ | √ | |
| 不平衡 | √ | √ | √ | √ | |
| 頻率 | √ | √ | √ | √ | |
| 電壓偏差 | √ | √ | √ | √ | |
| 事件捕捉 | √ | 無 | 無 | 無 | |
| 電能電度 | 無 | 無 | √ | √ | |
| 電流湧浪 | 無 | 無 | √ | 無 | |
| 其他功能 | 後台軟件分析 | √ | √ | √ | √ |
| 即時打印 | √ | 無 | √ | 無 | |
| 測量量程 | 電壓 | 1-900V | 1-900V | 1-900V | 1-800V |
| 電流 | 鉗形互感器 | 鉗形互感器 | 鉗形互感器 | 鉗形互感器 | |
| 頻率 | 頻率/周期 | 50Hz/10周期 | 50Hz/10周期 | 50Hz/10周期 | 50Hz/10周期 |
| 電池 | 容量/續航 | 6400mAh/≥8h | 6400mAh/≥8h | 6400mAh/≥8h | 7800mAh/≥8h |
| 存儲 | 類型 | 內置/外置 | 外置 | 外置 | 內置/外置 |
| 接口 | 數量/類型 | 2個USB | 1個USB | 2個USB |
1個USB 1個網口 |
| 屏幕 | 尺寸/分辨率 | 5.5英寸/640*480 | 5.7英寸/800*600 | 5.7英寸/640*480 | 5.6英寸/640*480 |
| 機械 | 尺寸/重量 | 320x280x135mm/約3.5kg | 390x238x160mm/約5kg | 320x280x135mm/約3.5kg | 263x168x65mm/約2kg |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
