產品概述
近幾年來，隨著農村電網改造工程的實施，農村10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的安全、經濟運行。故障發生後，由於線長範圍廣，采用以往憑經驗，分段逐段推拉，逐級杆塔檢查等傳統方法進行排查，費時費力，停電範圍大，時間長，很難快速準確查到故障點。GHJD200配電網單相接地故障定位儀（又稱為架空線小電流接地故障定位儀）用於10kV故障線路停電後快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。
功能特點
1. 通過絕緣杆操作，內部有熔斷保護裝置，操作安全可靠；2. 裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障.；
3. 內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用；
4. 信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度；
5. 電流采集接收無線天線內置，確保鉗表絕對絕緣可靠；
6. 背光顯示可以設置，方便夜間使用；
7. 體積小、重量輕、操作簡單、攜帶方便。
技術參數
1. 信號發生裝置異頻電流輸出範圍：0-70mA
搖表測量範圍：0-30MΩ
輸出精度：±1mA
輸出功率：50W
測量範圍：0-80kΩ
檢測線路長度：大於100km
顯示方式：中文液晶，背光功能
LCD尺寸：90mm*73mm
電源：鋰電池12V/12Ah
工作時間：大於6h
工作溫度：-10℃～+50℃
裝置尺寸：327mm*282mm*218mm
裝置重量：8kg
2. 信號采集器
檢測方式：鉗形CT,積分方式
傳輸方式：433MHz無線傳送
傳輸距離：大於40m
鉗口尺寸：Φ48mm
測量範圍：0.1mA-100.0mA(異頻電流) 1A-1000A（負荷電流）
測試精度：±%
工作時間：大於10h
裝置尺寸：255mm*76mm*31mm
電源：堿性幹電池1.5V*4
裝置重量：340g
3. 信號接收定位器
顯示方式：中文液晶，背光功能
工作時間：大於10h
LCD尺寸：54mm*50mm
裝置尺寸：204mm*100mm*35mm
電源：堿性幹電池1.5V*5
裝置重量：360g
產品實拍

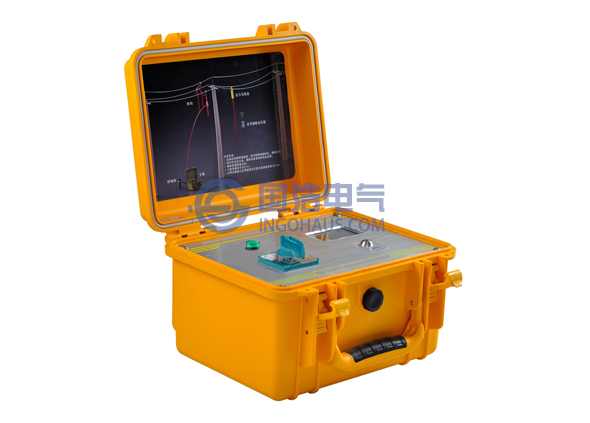

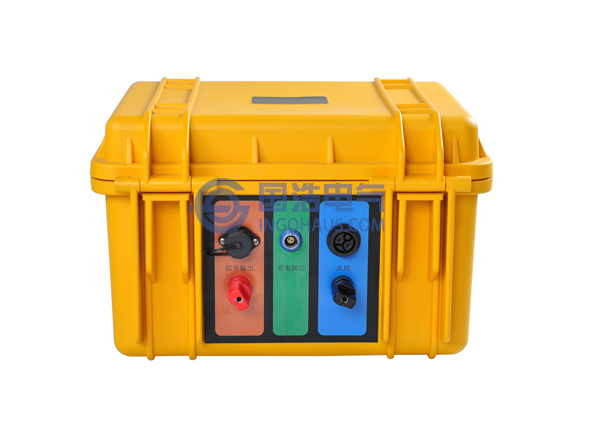

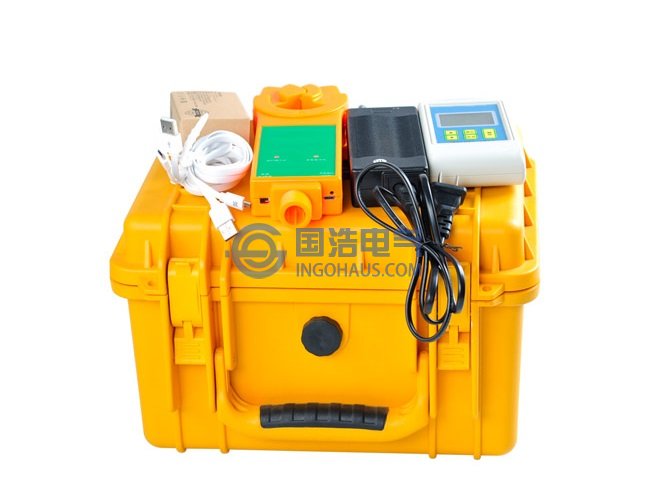

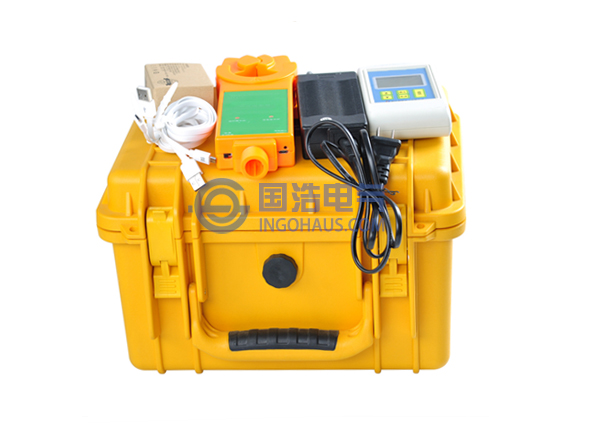

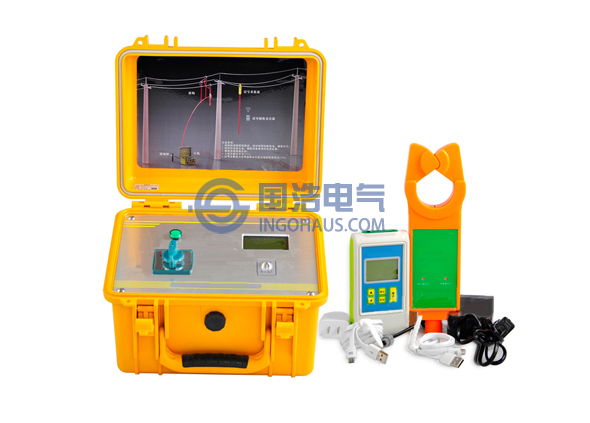

GHJD200配電網單相接地故障定位儀實拍
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
