產品概述
我國10～66kV配電網絕大多數都采用中性點非有效接地方式，又稱小電流接地係統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由於這種故障引起的相電壓升高對係統的絕緣性能構成很大威脅，必須迅速查出故障線路並加以排除。接地故障的發生，嚴重影響了變電設備和配電網的安全、經濟運行。故障發生後，由於線長範圍廣，采用以往憑經驗、分段逐段推拉、逐級杆塔檢查等傳統方法進行排查，費時費力，停電範圍大，時間長，很難快速準確查到故障點。這種落後的尋找方法與當今電網自動化水平極不相適應。電力工作者對這一問題做出了長時間巨大的努力，但仍然沒有滿意的結果，因此成為困擾電力部門的重大技術難題。
現有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限製了儀器的使用範圍和其便捷性。同時，儀器的操作較為複雜，對使用人員的有較高的專業技術要求，也給使用人員帶來困擾。
為解決這些問題，我公司結合國內外接地故障定位技術以及多年的實踐經驗，開發出適合國內電網特點的架空線路接地故障定位儀。該儀器是體積小、重量輕（僅4.5kg），同時也是超低頻率（0.5Hz）高壓恒流接地故障檢測定位儀。該儀器結合我公司獨有的高速數據采樣技術以及先進的軟件算法，有效的解決了故障線路分布電容對信號的影響。一台主機能夠配合一組或多組采集接收器進行故障檢測的獨特設計，更加提高了查找故障點的速度，提高了工作效率。解決了因長時間找不到接地故障點而不能及時恢複送電，引起客戶投訴和因售電量減少帶來的經濟效益問題。也解決了因人海戰術和人工逐級登杆查找接地故障，而耗費大量人力物力等問題。
儀器內置大容量鋰電池供電，滿負荷連續工作時間可達4小時。操作簡單、接線方便，主機、采集器和接收器總質量不足5Kg，非常適合野外作業。簡單實用的人機界麵實時顯示故障信息，線路狀況一目了然，同時能夠自動識別故障上下遊，對快速查找故障點提供了有力的數據依據，大大降低了對檢測人員專業要求。在兼顧可靠性、便捷性的基礎上，有力的保證了對故障點快速準確的定位。從根本上改變了配網接地故障定位的作業方法，使停電查線更為準確、快捷、方便、輕鬆，具有傳統方法無法比擬的優勢。
現有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限製了儀器的使用範圍和其便捷性。同時，儀器的操作較為複雜，對使用人員的有較高的專業技術要求，也給使用人員帶來困擾。
為解決這些問題，我公司結合國內外接地故障定位技術以及多年的實踐經驗，開發出適合國內電網特點的架空線路接地故障定位儀。該儀器是體積小、重量輕（僅4.5kg），同時也是超低頻率（0.5Hz）高壓恒流接地故障檢測定位儀。該儀器結合我公司獨有的高速數據采樣技術以及先進的軟件算法，有效的解決了故障線路分布電容對信號的影響。一台主機能夠配合一組或多組采集接收器進行故障檢測的獨特設計，更加提高了查找故障點的速度，提高了工作效率。解決了因長時間找不到接地故障點而不能及時恢複送電，引起客戶投訴和因售電量減少帶來的經濟效益問題。也解決了因人海戰術和人工逐級登杆查找接地故障，而耗費大量人力物力等問題。
儀器內置大容量鋰電池供電，滿負荷連續工作時間可達4小時。操作簡單、接線方便，主機、采集器和接收器總質量不足5Kg，非常適合野外作業。簡單實用的人機界麵實時顯示故障信息，線路狀況一目了然，同時能夠自動識別故障上下遊，對快速查找故障點提供了有力的數據依據，大大降低了對檢測人員專業要求。在兼顧可靠性、便捷性的基礎上，有力的保證了對故障點快速準確的定位。從根本上改變了配網接地故障定位的作業方法，使停電查線更為準確、快捷、方便、輕鬆，具有傳統方法無法比擬的優勢。
工作原理

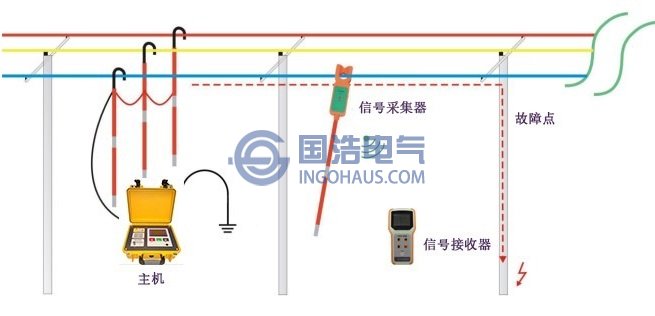

當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的直流脈衝信號使故障重現，根據基爾霍夫定律，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那麽從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小於該值的信號，而非故障區域（包括非故障分支和故障點後）故障的電流消失。逐級縮小接地區間範圍，直到找到故障點。功能特點
1. 體積小、重量輕、操作簡單、定位快速準確、長時間工作穩定的特點，方便野外作業。2. 適用於小電流接地係統配電網,能夠檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
3. 超低頻高壓直流信號、獨有的高速采樣技術以及先進算法有效的避免了係統分布電容影響，數據采樣更加精確。
4. 故障電阻的檢測範圍寬，能夠有效檢測高阻接地等隱性故障：本儀器能夠檢測線路上由於瓷瓶開裂、汙物、潮濕等原因高阻狀態下的接地，此狀態的檢測可有效的防止隱性接地故障的發生。
5. 施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。
6. 整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大提升了工作效率：主機體積小整機質量僅4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑；主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息；主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測；采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，並快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。
7. 全套設備采用內置大容量鋰電池（可車載充電）和普通幹電池供電：無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。
8. 信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。
9. 信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的安全和操作的便利性。
10. 采集器沒有夾持方向要求，方便用戶使用。
11. 采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。
12. 采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。
13. 接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下遊方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。
14. 接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。
15. 主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好於單色液晶屏。
16. 友好的人機交互界麵：儀器屏幕的頂部狀態欄實時顯示電量狀態、無線連接狀態等信息，底部狀態欄顯示儀器的軟件、硬件版本以及產品編號等。主機三按鍵簡潔設計，操作簡單、方便靈活。儀器具有多狀態提示、報警提示窗口，便於用戶了解儀器工作狀態及檢測狀態。參數設置簡單靈活、直觀，同時具有簡潔的幫助說明。
17. 智能電源管理：剩餘電量提示、低電量報警、長時間閑置提示、背光自動調節；當電池電量低時，儀器將自動禁止啟動測量，以防止鋰電池過放電。
18. 統計信息管理：主機具有總開機時間、本次開機時間、本次啟動時間的統計功能。接收器能夠保存140條的故障信息功能，便於用於查找檢測狀態情況。
技術參數
1. 主機輸出特性輸出頻率：0.5Hz
開路電壓：3000V
最大輸出電流：40mA
接地電阻範圍：0~100kΩ
檢測線路長度：100km
電流輸出精度：±1mA
顯示方式：中文480×270彩色液晶，背光功能
LCD尺寸： 4.3寸
工作電源：內置鋰電池或外置充電器，充電輸入100-240VAC，50/60Hz
充電電壓：16.8V
充電電流：3A
充電時間：約4小時
工作時間：大於4小時
2. 無線通訊距離：小於50m。
3. 采集器：
檢測方式：直流電流測試鉗
傳輸方式：433Mh無線傳送
傳輸距離：小於50m
鉗口尺寸：Φ48mm
測量範圍：4mA-50mA
準確度 ： ±(讀數×1%+4)
工作時間：7h
電 源：7號堿性幹電池（1.5V*4）
4. 接收器:
顯示方式：中文全彩液晶，背光功能
傳輸方式：433Mhz無線傳送
傳輸距離：小於50m
工作時間：6h
LCD尺寸：2.4寸
電 源：7號堿性幹電池（1.5V*4）
故障電流閾值：10mA
5. 體積
主機：320×272×145mm
采集器：254×76×31mm
接收器：165×83×32mm
6. 質量
主機：4.5kg
采集器：0.28kg
接收器：0.22kg
7. 使用條件
溫度：-10℃－55℃
濕度：≤95％
海拔：<4500m
8. 絕緣阻抗分辨率：±0.1kΩ
9. 故障方向：靠近信號發出端的故障點為上遊、遠離信號發出端的故障點為下遊。
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
