產品概述

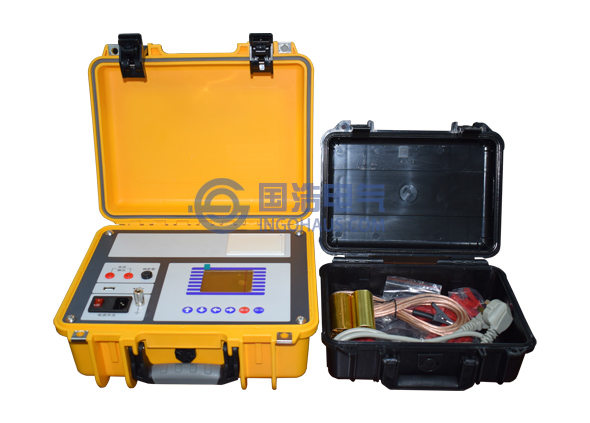

我公司新一代產品GHCC8510電容電流測試儀采用全新硬件結構和速度更快的ARM處理器及AD轉換器，內置全新的全數字變頻逆變電源，效率高、發熱量小、體積小、重量輕。與前一代相比，新一代體積和重量都大大減小，更加便於攜帶和現場測試。針對4PT連接方式內置變壓器中性點信號注入測試法和補償電容器中性點信號注入測試法，以解決4PT連接方式電網電容電流測試精度不高的問題。在任何時刻（包括測量過程中）都可準確測量零序3U0電壓，從而便於用戶判斷係統工作狀態；並且在測試過程中，如果零序3U0電壓過高可自動停止測量過程。
該測試儀采用工業彩色液晶屏（強光下可讀）、中文菜單、人機交互更加友好，並且具備U盤存儲和數據打印等功能。接線簡單、測試速度快、測試穩定性和數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。
該測試儀采用工業彩色液晶屏（強光下可讀）、中文菜單、人機交互更加友好，並且具備U盤存儲和數據打印等功能。接線簡單、測試速度快、測試穩定性和數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。
性能特點
1. 測量範圍更寬，測試速度更快。2. 支持變壓器中性點異頻信號注入法和補償電容器組中性點異頻信號注入法。
3. 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀；人機交互界麵更加友好。
4. 實時測量和顯示零序3U0電壓值，便於用戶判斷係統工作狀態；並且在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。
5. 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。
6. 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。
7. 具備輸出短路保護功能。
8. 具備實時時鍾，可實時顯示當前時間和日期；測量結果包括測量日期及時間。
9. 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，並且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
10. 熱敏打印機打印功能，快速、無聲。
11. 體積小、重量輕，方便攜帶使用。
技術參數
1. 電容電流測量測量範圍：0.3μF～200μF 1A～400A
準確度：±(讀數×5%+2字)
分辨率：0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1） ≥1000（1）
電壓等級：0.1KV～99.9KV連續可調
2. 零序3U0電壓測量
測量範圍：1V～100V AC 50HZ
準確度：±(讀數×1%+10字)
分辨率：1～9.999（0.001） 10～99.99（0.01）
3. 使用條件及外形
工作電源：AC100-240VAC 0.8A, 50/60Hz
儀器重量：4.5Kg
儀器體積：320mm(長)×270mm(寬)×150mm(高)
使用溫度：-10℃～50℃
相對濕度：＜90%，不結露
注意事項
1. 使用儀器時嚴格按照說明書接線和操作。
2. 接地端子應就近可靠接地。
3. 測試開始前請輸入正確的參數設置。
4. 測量過程中如果電流輸出端子無電流輸出，請檢查輸出保險管；保險管熔斷電流為2A，禁止使用2A以上及以下的保險管。
5. 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至安全範圍。
6. 為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大於100V即可），將二次側主繞組a-x端（電壓為100⁄√3）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用於現場測量。
2. 接地端子應就近可靠接地。
3. 測試開始前請輸入正確的參數設置。
4. 測量過程中如果電流輸出端子無電流輸出，請檢查輸出保險管；保險管熔斷電流為2A，禁止使用2A以上及以下的保險管。
5. 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至安全範圍。
6. 為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大於100V即可），將二次側主繞組a-x端（電壓為100⁄√3）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用於現場測量。
標準配置
| 測試儀主機 | 1台 |
| 紅色2.0㎜2×3m +A/Bφ4彈棒插頭測試線 | 2條 |
| 紅色10mm鱷魚護套夾 | 2個 |
| 紅色ET-52針形插頭 | 2個 |
| 接地線 | 1條 |
| 保險管（2A,φ5*20mm） | 3支 |
| 說明書 | 1本 |
| 測試報告 | 1份 |
| 合格證/保修卡 | 1張 |
| 裝箱單 | 1份 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
