產品概述

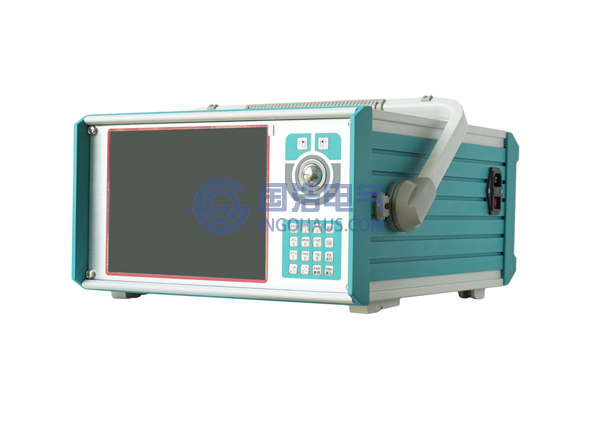

GHRP406微機繼電保護測試儀係統(6相工控機型)本裝置采用高性能工控機作為控製微機，直接運行Window操作係統。試驗的全過程及試驗結果均在液晶顯示屏上顯示，全套漢字化操作界麵，清晰亮麗，直觀方便。微機繼電保護測試儀對測試裝置是保證電力係統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。GHRP406微機繼電保護測試儀(6相工控機型)參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，認真總結前幾代產品的開發、生產經驗，並采用現代最新數字技術、高精密電子器件、微機係統及新線路、新結構研製而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用於電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場，以及110KV以上的大型變電站。
2. 高性能的嵌入式工業控製計算機和10.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等
3. 輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻幹擾，而且保證了從大電流到微小電流全程都波形平滑精度優良
4. 輸出部分采用DSP控製，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控製高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，並進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便
5. 可完成各種自動化程度高的大型複雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等
6. 設有一路獨立110V 及 220V專用直流電源輸出，方便現場檢驗使用
7. 新一代GHRP406測試儀設有10路開入和8路開出，方便做備自投試驗；輸入接點為空接點和0～250V電位接點兼容，可智能自動識別
8. 提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等
9. 可以完成各種複雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放；可以實時存儲測試數據，顯示矢量圖，打印報表等
10. 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能
2. 直流電流輸出
3. 交流電壓輸出
4. 直流電壓輸出
5. 開關量端子
6．其他
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
功能特點
1. 輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式2. 高性能的嵌入式工業控製計算機和10.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等
3. 輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻幹擾，而且保證了從大電流到微小電流全程都波形平滑精度優良
4. 輸出部分采用DSP控製，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控製高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，並進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便
5. 可完成各種自動化程度高的大型複雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等
6. 設有一路獨立110V 及 220V專用直流電源輸出，方便現場檢驗使用
7. 新一代GHRP406測試儀設有10路開入和8路開出，方便做備自投試驗；輸入接點為空接點和0～250V電位接點兼容，可智能自動識別
8. 提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等
9. 可以完成各種複雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放；可以實時存儲測試數據，顯示矢量圖，打印報表等
10. 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能
技術參數
1. 交流電流輸出| 6相電流輸出時每相輸出（有效值） | 0～30A |
| 輸出精度 | ≤0.5A ±2mA ＞0.5A 0.2% |
| 3相電流輸出時每相輸出（有效值） | 0～30A |
| 6相並聯電流輸出（有效值） | 0～180A |
| 相電流長時間允許工作值（有效值） | 10A |
| 相電流最大輸出功率 | 400VA |
| 6相並聯電流最大輸出時允許工作時間 | 10s |
| 頻率範圍（基波） | 0～1000Hz |
| 諧波次數 | 1～20 次 |
| 輸出精度 | 0.5級 |
| 電流輸出 | 0～±10A / 每相 ，0～20A / 兩相疊加 |
| 最大輸出負載電壓 | 20V |
| 輸出精度 | 0.2級 |
| 相電壓輸出（有效值） | 0～120V |
| 線電壓輸出（有效值） | 0～240V |
| 相電壓 / 線電壓輸出功率 | 80VA / 100VA |
| 頻率範圍（基波） | 0～1000Hz |
| 諧波次數 | 1～20次 |
| 輸出精度 | 0.5級 |
| 相電壓輸出幅值 | 0～±160V |
| 線電壓輸出幅值 | 0～320V |
| 相電壓/線電壓輸出功率 | 70VA / 140VA |
| 開關量輸入端子 | 10路 |
| 空接點 | 1--20mA，24V |
| 電位接點接入 | “0”：0 ～ +6V； “1”：+11 V ～ +250 V |
| 開關量輸出端子 | 8對，DC：220 V／0.2 A；AC：220 V／0.5 A |
| 時間範圍 | 0.1ms--9999s，測量精度＜1ms |
| 體積重量 | 體積360mm x 425mm x 215 mm，約19.8Kg |
| 電源 | AC220V±10%，50Hz，10A |
標準配置
| 繼電保護測試儀主機 | 一台 |
| 機箱 | 一個 |
| 測試線包 | 一個 |
| 電流測試線 | 一包 |
| 電壓及開關量測試線 | 一包 |
| 電源線 | 一根 |
| USB連接線 | 一根 |
| 保險管 | 一套 |
| 合格證/保修卡 | 一張 |
| 出廠檢定報告 | 一份 |
| 使用說明書 | 一份 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
