電纜超低頻(O.1Hz)耐壓試驗與局部放電試驗

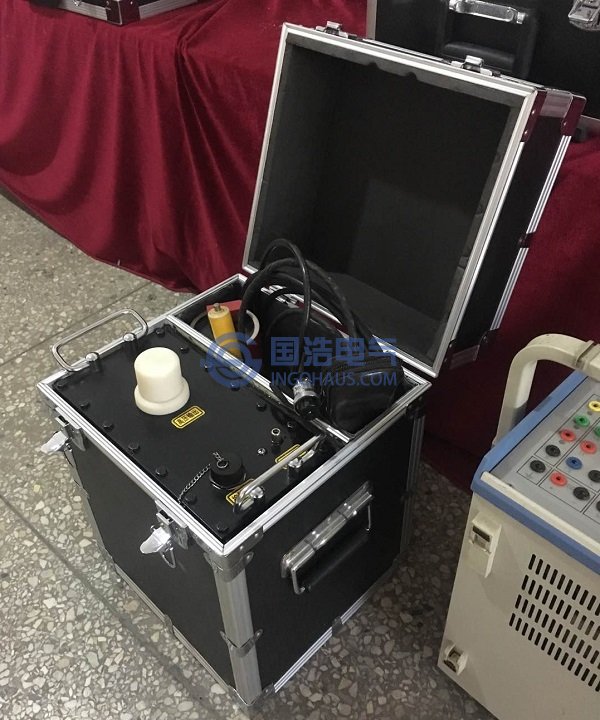

為了方便現場使用，西方國家首先提出了電力電纜超低頻耐壓試驗的方法。所謂超低頻是相對於工頻50Hz而言，指頻率在幾赫茲以下的交流信號，常用的是0.1Hz。在同等條件下，理論上每千米長度不變，電纜試驗所需的電源功率要小500倍。這樣試驗設備的體積和重量將大大減小，便於在現場使用，如圖所示。按工作原理講，目前有幾種形式的超低頻試驗裝置。機械式調幅整流超低頻高壓試驗裝置，工頻調幅型矽整流式超低頻高壓試驗裝置，高頻調幅式超低頻高壓試驗裝置，0.1Hz超低頻餘弦方波高壓試驗裝置。用超低頻電源同樣也可進行局部放電試驗。采用超低頻(0.1Hz)電源進行試驗，優點是電源功率小，設備輕，但它要求試驗時間長，電纜絕緣損傷較大，可能會引發電纜中的新的缺陷。
