如何分析開關櫃局部放電測試數據

發布時間：2020-03-27 00:22:32人氣：

本文以我司GHPD1002開關櫃局部放電測試儀為例，結合成版人APP网站大量的實際案例和經驗，給大家講解下如何判讀儀器檢測出的數據，從而對檢測對象的局放狀態做出準確的判斷。判斷參考數據如下圖2所示。

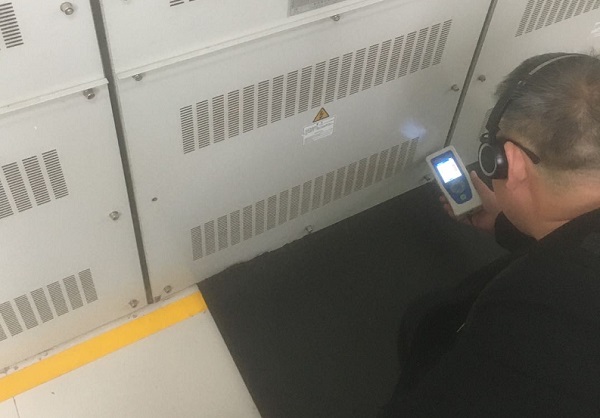

圖1 GHPD1002開關櫃局部放電測試儀現場測試

首先成版人APP网站知道在使用開關櫃局部放電測試儀的時候，不論是使用超聲波模式還是地電波模式成版人APP网站都會對開關櫃所處的背景進行測試，測試背景的目的是判斷現場的超聲幹擾或則電磁波幹擾是否超標，如果檢測結果超標則表明此環境可能並不適合使用設備進行測試，即使我們對目標對象有檢測數據，但是這個數據並不能準確的反應設備本身的狀態（即設備本身可能數據不超標但是會被背景淹沒）。

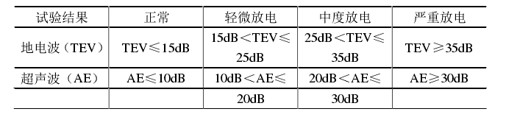

圖2 開關櫃試驗結果判斷依據

（1）高背景讀數，即檢測外部雜亂信號幹擾時，儀器的超聲波讀數大於30dB、地電波讀數大於35dB，這時幹擾可能會掩蓋開關櫃內部放電，因此需采取人為尋找或儀器分析等措施尋找幹擾源，消除或減去幹擾源影響後再進行檢測。若現場暫時無法確定幹擾源，需把此類櫃歸類到環境幹擾較大開關櫃，采取以時間為變量的縱向檢測策略，多時間段測量，再進行分析。

（2）當儀器檢測開關櫃的數值，超聲波小於10dB、地電波小於15dB時，基本可判斷此開關櫃無明顯放電現象，即運行良好。

（3）當儀器檢測開關櫃的數值，超聲波大於10dB小於20dB、地電波大於15dB小於25dB時，可判斷此開關櫃有輕微放電現象，此時開關櫃無需立即停電處理，可按原有停電計劃優先安排檢修。

（4）當儀器檢測開關櫃的數值，超聲波大於20dB小於30dB、地電波大於25dB小於35dB時，可判斷此開關櫃有中度放電現象，應盡快安排停電計劃，進行停電檢修。

（5）當儀器檢測開關櫃的數值，超聲波大於30dB、地電波大於35dB時，可判斷此開關櫃有嚴重放電現象，此時開關櫃需進行密切監控，同時立即安排停電計劃，進行停電檢修。
