1996年，波蘭的Lech和Tyminsk最早提出低壓脈衝法(LVI法)並進行使用，此後英、美等其他國家進行了優化與健全，該方法就是驗證變壓器有無進行過短路檢測，且檢測結果合格與否，該項過程也被納入到IEEE的相關規範中，以便能夠有效衡量變壓器的具體情況。該項方法能夠彌補短路阻抗法靈敏度不高的不足，能檢測出2-3mm的繞組微小彎曲變形。然而，低壓脈衝法使用的時域脈衝分析技術，現場檢測時極易受外界因素幹擾，雙屏蔽電纜、地線分布位置等都會影響測試結果。另外，為提高校正過程中的靈敏性，這對精確微調以及檢測體係提出較為苛刻的要求，在這個基礎上才能合理處置相應的折反射現象，並提升脈衝的平穩程度，因此，該項方法不會用在對同一環境的多次檢測中。
低壓脈衝法檢測原理是：將電壓幅值較小的脈衝接入到變壓器的單邊繞組上，由於脈衝的波動幅度以及波動頻率都較低，因此，能夠觀測到另一側上較為合理的電壓圖，在這個過程中還應該及時采集數據。根據理論來說，可以采用變壓器等值電路進行分析，等值電路中可以將變壓器劃分成多個小單元，而這些小單元分布參數的細微變化必將引起波形圖的變化，LVI法就是通過這個原理來反映繞組結構是否發生了改變。若要呈現出波形的詳細信息，此時，不但要具備頻率範圍較廣的示波器，另一方麵，脈衝的陡度也要達到相應數值，此時即可實現上述目的，從而可對變壓器繞組是否發生了變形進行診斷。

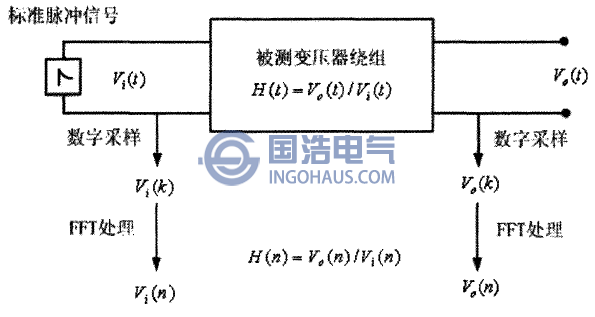

下圖所示是LVI法的檢測原理圖，在變壓器繞組的輸入端接入標準脈衝電壓信號，同時檢測相應的電壓信號V0(t)與Vi(t)，然後合理分析數據，從而即可獲悉所需要的傳遞函數H(n)，繪製傳遞函數波形圖，觀察波形圖的變化進而診斷變壓器繞組是否發生變形。
低壓脈衝法的測試原理圖
