變壓器的繞組（一）

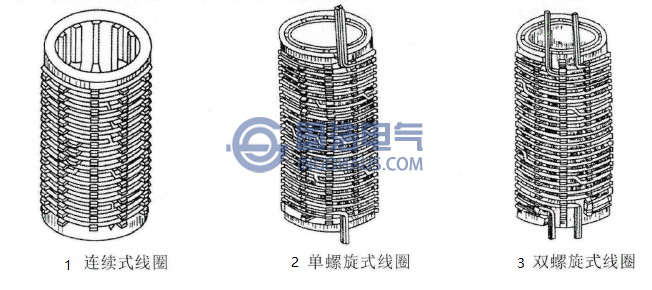

繞組是變壓器的最主要構成部件之一，是變壓器的導電部分。變壓器的繞組通過鐵芯將電能轉換為磁場能，二次繞組通過鐵芯將磁場能還原為電能並輸出。繞組是變壓器的電路部分，是表麵包有絕緣的銅(鋁)導線繞製而成，並套裝在變壓器的鐵芯柱上。一般情況，按照結構形式分類，變壓器繞組可劃分為層式線圈和餅式線圈兩大類。線圈的線匝沿其軸向按層依次排列的為層式線圈；線圈的線匝在輻向形成線餅(線段)後，再沿軸向排列的為餅式線圈。層式線圈主要有圓筒式和箔式兩種結構，餅式線圈主要有連續式、糾結式、內屏蔽式、螺旋式等結構。各種線圈在結構、電氣和機械性能、繞製工藝等方麵有很大區別，以下介紹幾種常見的線圈結構及其特點。

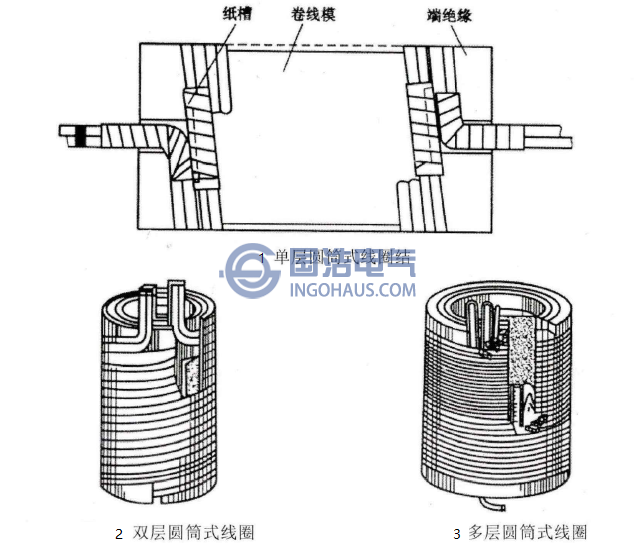

（1）圓筒式線圈。圓筒式線圈是目前配電變壓器高、低壓繞組的主要結構形式。圓筒式線圈又可分為單圓筒式如圖1所示、雙層(四層)圓筒式如圖2所示、多層圓筒式如圖3所示、分段圓筒式。其共同的結構特點是線圈沿其輻向有多層，每層內線匝沿其軸向呈螺旋狀前進。圓筒式線圈層間有一油道作為絕緣，垂直布置的層間油道的冷卻效果優於水平油道。同時，圓筒式線圈層間緊密接觸，層間電容大，在衝擊電壓下，有良好的衝擊分布。因此，多層圓筒式線圈可應用於高電壓產品上。但是圓筒式線圈的抗短路能力相對較差，在大容量電力變壓器上鮮見應用。
