局部放電譜圖也是建立在基本參數之上的統計規律。與傳統的基本參數不同，放電譜圖需要觀察的基本參數不是一個工頻周期內的信息，而是一個比較長的時間段內基本參數的統計量，這個時間段一般要大於100個工頻周期。放電譜圖依據其基本參數的不同變化大致可分成三類，第一類是某些基本參數隨時間變化的放電譜圖，第二類是某些基本參數隨工頻相位變化的放電譜圖，還有第三類就是組合參數分布放電譜圖。
局部放電圖譜

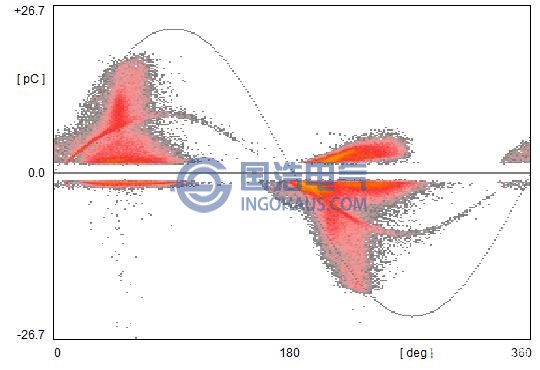

以時間為變量的局部放電譜圖反映了單個物理量的測量值隨時間的變化規律，不同的絕緣缺陷對應不同的變化規律：以相位為變量的局部放電譜圖反映了放電量及次數在工頻周期內按相位的分布。將0-360的相位分成一定數目的相位窗，考察每個相位窗內的局部放電特性，從而形成一個完整的包含所有相位的局部放電譜圖；組合分布參數中的幅值分布和能量分布反映了視在放電量和放電能量的分布密度，其密度大小不僅和放電源有關，而且和絕緣的老化程度也有關係。
