開關櫃局部放電原因分析-施工安裝

很多時候開關櫃出現局部放電是由於施工原因引起的。隨著電網的快速發展，開關櫃在電網中使用得越來越多。以深圳南山供電局為例，截至2014年底共有公用開關櫃2215台，專用開關櫃1967台。由於電網對開關櫃的需求量大，為滿足需求開關櫃安裝施工速度加快，施工隊伍魚龍混雜，因此櫃體安裝經常出現施工質量不合格的情況，主要表現為櫃體地基不牢、安裝工藝不規範及施工原因造成的櫃體及附件破損等。

（1）櫃體地基不牢。開關櫃作為高壓電力設備其結構包含有金屬外盒、高壓熔斷器、高壓負荷開關、電纜、電纜固定支架、測量儀器及儀表等。因此其自重很大，若出現地基不牢，很容易造成櫃體傾斜，使得電纜固定支架受力不均而造成電纜及櫃體絕緣層破
裂，由此引發局部放電。

（2）安裝工藝不規範。開關櫃作為高壓電力設備，在電網供電過程中需通過很大電流，特別是在電網負荷很重的時候更是如此。這使得電纜固定分接點會產生很大的電動力，若安裝工藝不規範，很容易使得電纜及櫃體絕緣體在電動力的作用下發生移動損壞，由此造成局部放電。此外，由於安裝工藝的問題使得電纜固定之架受力不均，也可能加速絕緣部件的勞損；電纜分接頭的安裝製作工藝不精，密封處理不夠，或絕緣層熱脹冷縮吸入水分，會導致絕緣層或者半導體層中存在氣泡、雜質等，接頭壓接不牢，壓接麵未打磨，存在毛刺等；電纜與櫃體接頭連接不到位，會使接頭接觸電阻過大，在運行中產生局部過流現象，致使該部位溫度升高，進而破壞絕緣等。這些原因久而久之都很容易造成開關櫃的局部放電。

（3）施工原因造成的櫃體及附件破損。由於施工時沒注意對櫃體及附件進行保護，由此造成破損，特別是對絕緣部件的損壞，雖然在投入使用時不會出現很大問題，但時間一長，環境改變或者絕緣部件老化，就很容易出現局部放電。如下圖所示，由於施工時不注意對電纜絕緣層的保護，使電纜分接頭的絕緣層出現小的破損，在櫃體剛投入使用時並沒有表現出來，但隨著時間推移，電纜絕緣層慢慢老化，再加上運行環境濕度增加，進而發生局部放電，致使電纜分接相絕緣層大麵積燒毀，乃至引發更大麵積的放電，造成櫃體發生短路而停電。

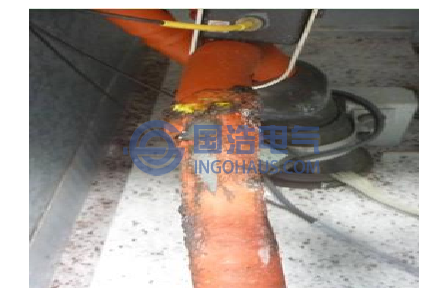

施工原因造成電纜絕緣層破損引發局部放電
