超聲波檢測技術是一種新興的無損檢測技術。超聲波是一種機械振動波，超聲波傳感器利用壓電材料的壓電效應可以檢測出這些聲波，從而反映局部放電的程度。根據聲能與放電能量之間的正比關係，用超聲波信號聲壓的變化來代表局部放電所釋放能量的變化，通過測量超聲波信號的聲壓推測放電的強弱，這就是超聲波信號檢測局部放電的基本原理。通過檢測局部放電產生的超聲波信號來判定局部放電的方法稱為局部放電的超聲波檢測法，其原理如圖所示。

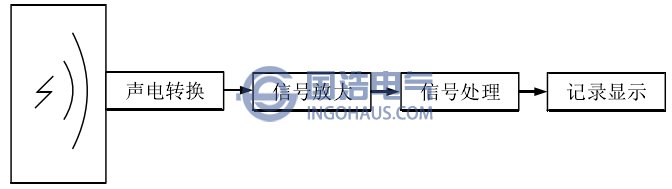

開關櫃局部放電超聲波檢測原理示意圖
另外利用多個超聲傳感器測得電信號與聲信號之間的時間差就可以計算出放電點與傳感器位置的距離，從而起到定位的作用。超聲波法最大的優點是抗電磁幹擾能力強，適合於強電場或強磁場環境，而且頻帶寬，能夠檢測電暈、鬆動、懸浮放電等現象。但由於超聲波的波長較短方向性較強不易發生衍射，且在通過材料縫隙的邊界時會發生反射或全反射，因此傳播時易發生信號幹涉或疊加，所以，超聲波法的檢測靈敏度往往取決於聲波信號的傳播介質和路徑。在實際檢測過程中，需要選擇多個測試點，多適用於在空氣中傳播信號的局部放電監測。
