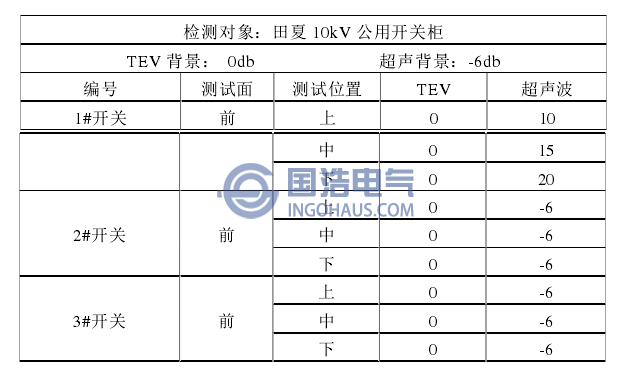

情況簡介：2014年3月15日，工作人員對田夏10kV公用開關櫃進行局部放電檢測。此開關櫃為室外櫃，檢測前工作人員觀察開關櫃運行環境正常，但開關櫃所處環境空氣濕度較大，靠近開關櫃能聽到輕微的放電聲響；後用開關櫃局部放電檢測儀檢測發現，開關櫃現場運行環境TEV數值為0dB，超聲波數值為-6dB，開關櫃各櫃TEV檢測數值均為0dB，而超聲波檢測中1#櫃數值超標，最高達到20dB，後經超聲波定位，確定超聲波源位於開關櫃1#櫃電纜室，測試結果如下表所示。
檢測結論：田夏10kV公用開關櫃現場環境對檢測工作幹擾較小，檢測數據可靠；開關櫃有輕微放電聲響，證明開關櫃存在絕緣外部局部放電；在該開關櫃1#櫃的下部電纜室，超聲波信號較強，最高達到20dB，根據開關櫃局部放電檢測分析對比表可知，此櫃為輕微局部放電，說明該櫃電纜室內存在鏽蝕或鬆動，需盡快安排停電檢修。

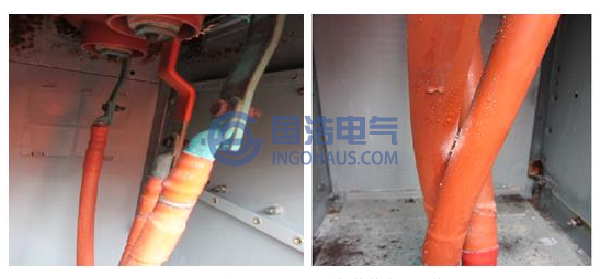

檢修結果：對此開關櫃進行停電檢修後發現，開關櫃1#櫃電纜室電纜終端接頭處出現鏽蝕及放電痕跡同時室內三相電纜絕緣層有凝露現象並出現絕緣擊穿情況，檢修結果如下圖所示。
田夏10kV公用開關櫃檢修內部器件圖
結果分析：對比現場環境和檢測、檢修結果分析，此櫃為半絕緣型開關櫃，電纜終端頭接頭處均未采取有效的絕緣措施，開關櫃所處環境空氣濕度較大，造成裸露部位銅芯鏽蝕而發生沿麵放電和尖端放電現象，同時由於此櫃施工安裝過於粗糙，安裝工藝不到位，致使得三相電纜交纏在一起，在電纜扭力的作用下，接觸點電纜絕緣被壓迫變形，隨著電纜運行發熱絕緣熱脹，造成壓迫點絕緣出現裂紋，空氣中水汽得以進入絕緣層，而產生絕緣擊穿現象；此櫃鏽蝕程度不深，可對全櫃裸露銅柱、銅排部位打磨光滑並刷塗絕緣漆進行絕緣化改造，對施工工藝不到位產生的局部放電部位更換電纜絕緣層後重新按要求安裝接線。
