TEV檢測原理

暫態地電壓檢測（transient earth voltage detection）簡稱TEV檢測，主要原理就是通過專用的電容式耦合傳感器檢測開關櫃殼體因局部放電產生的暫態對地電壓，從而判斷分析開關櫃是否放電的一種方法。因為如果開關櫃內發生局部放電現象，理論上會產生電磁波，這種電磁波會通過開關櫃櫃門縫隙中傳播出去，進而經過設備本體傳至地麵，整個過程中形成的電壓脈衝如果能被成功檢測到，那麽，就可以測算出放電的頻率和幅值，最後達到診斷是否發生局部放電的目的。也可根據暫態地電壓信號幅值進行對比，並根據不同的傳感器接收到電壓信號的先後順序，通過到達的時間先後間隔計算，最終實現放電點的定位。該方法靈敏度高，但是在空氣中衰減也快，TEV檢測示意圖如圖所示。

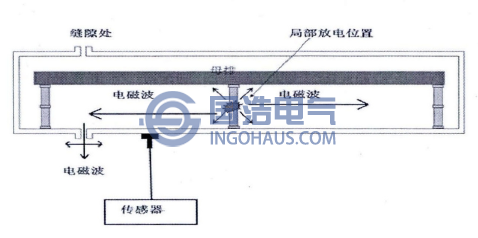

TEV局放檢測原理圖
