開關櫃TEV局部放電檢測流程

1）檢查儀器完整性，確認儀器能正常工作，保證儀器電量充足或者現場交流電源滿足儀器使用要求；
2）對於高壓開關櫃設備，在每麵開關櫃的前麵、後麵均應設置測試點，具備條件時，在側麵設置測試點，檢測位置可參考下圖；
3）測試環境(空氣和金屬)中的背景值，並在表格中記錄。一般情況下，測試金屬背景值時可選擇開關室內遠離開關櫃的金屬門窗；測試空氣背景時，可在開關室內遠離開關櫃的位置，放置一塊20X20cm的金屬板，將傳感器貼緊金屬板進行測試；
4）對開關櫃進行檢測，檢測時傳感器應與高壓開關櫃櫃麵緊貼並保持相對靜止，待讀數穩定後記錄結果，如有異常再進行多次測量；
5）一般可先采用常規檢測，若常規檢測發現異常，再采用定位檢測進一步排查；
6）對於異常數據應及時記錄保存，記錄故障位置；
7）填寫設備檢測數據記錄表，進行檢測結果分析；
8）注意測試過程中應避免信號線、電源線纏繞一起。排除幹擾信號，必要時可關閉開關室內照明燈及通風設備。

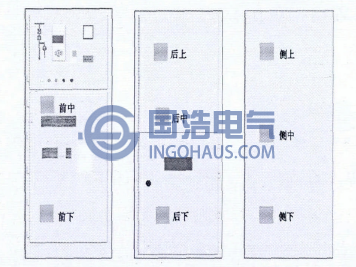

TEV參考檢測位置示意圖
