超聲波檢測法研究現狀

超聲波檢測技術最早出現於上個世紀80年代，它屬於非電測方法，最開始是利用該方法來檢測輸油管道。之後隨著研究的深入，又開發得到了超聲波智能檢測技術。電力設備由於絕緣故障而導致局部放電時，通常還會有很多物理現象和化學現象同時發生。而超聲波技術實現對放電的診斷測量所采用的就是對局部放電過程中產生的聲波信號進行測量。

由於超聲波的傳播速度是固定的，因此可以利用這個勻速傳播的特性，來檢測管道的絕緣健康狀況。該方法測量的過程是將檢測器內置於電力設備內部的管道中，探頭會發射出超聲波信號，信號沿著管道進行雙向傳播並反射。接收到這些反射信號之後，在己知超聲波傳播速度的前提下，成版人APP网站通過簡單的計算就可以得到兩組波的時間差。超聲波檢測器中的聲發射傳感器能夠把接收得到的聲信號轉換為可以診斷分析和處理的電信號。現階段超聲波檢測法己經成功的應用於GIS設備(Gas Insulated Switchgear，氣體絕緣組合電器設備)、變壓器設備和電力電纜設備的故障檢測。如圖所示為超聲波檢測原理圖。由探測杆來接收電纜放電源發生局部放電時產生的超聲波信號，然後聲發射傳感器會將采集到的超聲波信號轉化為電信號，再經過一係列的前置放大電路、濾波電路、諧調放大電路之後，對信號稍加規範化處理，最後將診斷結果通過顯示器輸出。

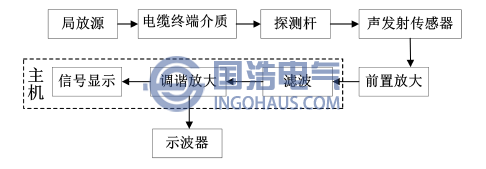

超聲波檢測原理圖
