模式識別方法越來越多應用於局部放電類型的識別，和傳統的依靠專家目測進行放電類型判定相比，顯著提高了識別的科學性和有效性。隨著超高頻檢測法（UHF）的發展，原本應用於脈衝電流檢測法的局部放電模式識別技術被引入超高頻檢測法。下麵給大家簡單介紹下主流的局部放電模式。
局部放電模式主要包括PRPSA模式、PRPD模式、Δu模式與放電脈衝波形模式等四種主要應用的局部放電模式：
1）PRPSA模式
即脈衝序列相位分布分析(Phase Resolved Pulse SequenceAnalysis)模式，就是把每個帶有相位標識的局部放電脈衝按照時間先後顯示出來，時間先後一般按照所在的周期序號處理。這種模式實際上是關於局部放電一種最為基本的模式，包含有局部放電測量的全部信息。

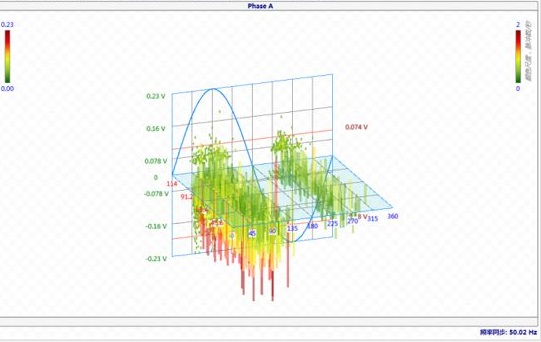

PRPS圖譜
即局部放電相位分布(Phase Resolved Partial Discharge)模式，是一種廣泛應用的局部放電模式，也是所謂的φ一q一n模式。這種模式是描述局部放電發生的工頻相位φ(0-3600)、放電量幅值q和放電次數n之間的關係。其中廣泛應用的三維圖譜是Hn(q，φ)模式，即將φ和q劃分成若幹個小區間，在平麵φ-q上形成若幹網格，統計每個網格內放電次數，即獲得Hn(q，φ)統計模式圖譜。PRPD模式與PRPSA模式相比，失去了關於時間這個維度的信息。

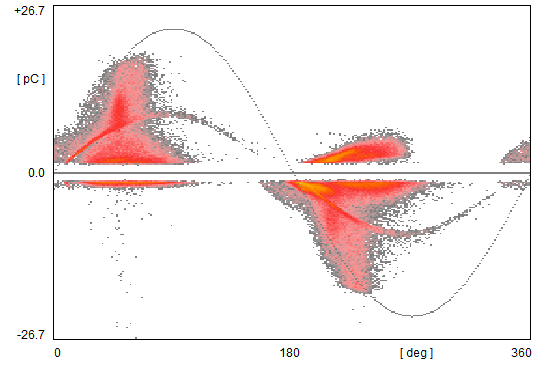

PRPD圖譜
Δun分布是一種Δu模式，由局部放電脈衝序列，通過對多個工頻周期內Δun分布與電樹枝長度關係的研究，其結果表明：Δun分布與絕緣劣化程度有密切關係。
4）放電脈衝波形模式
放電波形模式也被稱為局部放電時間分布(Time Resolved Partial Discharge)模式，它是將局部放電脈衝波形直接作為模式識別對象，提取波形特征，進行模式識別。依據不同的波形特征來識別局部放電模式。
