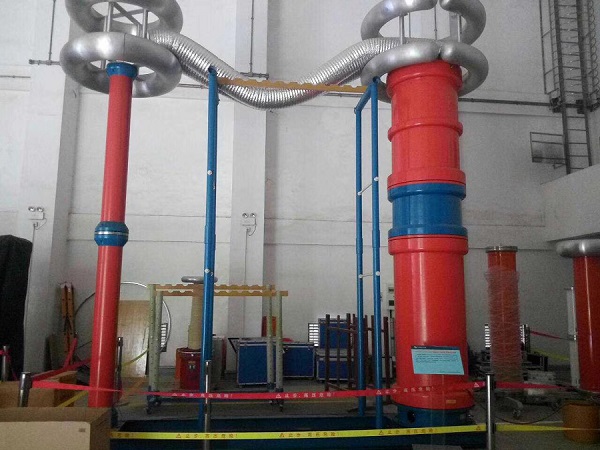

串聯諧振試驗裝置
大容量的諧振試驗裝置主要有兩大類：
（1）按輸出參數分類
可分為高電壓型和大電流型。其中，高電壓型適用於超高電壓的GIS、變壓器、高壓斷路器、電纜及耦合電容器等超高電壓電器；大電流型適用於大型水輪、汽輪發電機、電纜及電力電容器等大電容量的設備。上述這些大型設備在耐壓試驗時呈現的大試驗容量幾乎全是容性的無功功率，采取可控合適的補償，將數十倍甚至上百倍地降低試驗電源容量、數倍地減小試驗設備的體積和重量。
對於容性負載，采取任何一種感性的無功功率補償方式，如串聯諧振型、並聯諧振型及其派生的諧振變壓器式改型的並聯諧振型，均能獲得相同的降低試驗電容容量的效果。但就高電壓技術要求而言，其中隻有串聯諧振方式既能取得容量補償效果，且輸出電壓波形畸變率最低、擊穿後短路電流大幅度下降、試品閃絡過程不產生振蕩過電壓。
