振蕩波檢測技術原理

電力電纜由於其電容量大，很難在現場進行工頻電壓下的局部放電檢測。過去充油電纜采用直流實驗，可以大大降低電源的要求。但對XLPE電力電纜，由於其絕緣電阻較高，且交流和直流下電壓分布差別較大，直流耐壓實驗後，在XLPE電纜中，特別是電纜缺陷處會殘留大量空間電荷，電纜投運後，這些空間電荷常造成電纜的絕緣擊穿事故。采用超低頻(0.1Hz)電源進行實驗，要求實驗時間長，電纜絕緣損傷較大，可引發電纜中的新的缺陷。

振蕩波電壓是近年來國內外研究較多的一種用於XLPE電力電纜局部放電檢測和定位的電源。該電源與交流電源等效性好，作用時間短、操作方便、易於攜帶，可有效檢測XLPE電力電纜中的各種缺陷，且實驗不會對電纜造成傷害。

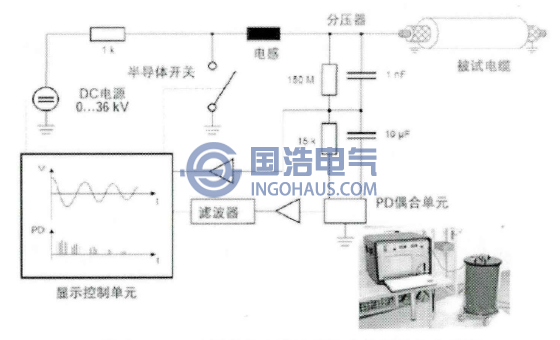

OWTS振蕩波電纜局部放電檢測和定位裝置如圖，OWTS振蕩波電纜局部放電檢測和定位裝置所示。檢測時可以靈活施加0-28kV的直流電壓，合上固態開關後，被試電纜與電感產生阻尼振蕩。該裝置可以檢測的電力電纜電容範圍為0.05μF-2μF。

OWTS振蕩波電纜局部放電檢測和定位裝置
