要對所測的結果進行分析，除了要充分考慮變壓器結構特點、短路電流數值、短路電流持續時間等因素外，關鍵是要找到一條變壓器繞組的基準頻響曲線，該基準頻響曲線可從以下方法取得：一是變壓器繞組結構正常時的原始頻響曲線檔案，該曲線具有高度的可比性；二是與被試變壓器相同類型的另一確認正常的變壓器的頻響曲線，該曲線具有一定的參考價值。為便於比較變壓器繞組頻率響應特性的變化情況，本測試係統引入了“相關係數”和“均方差值”的概念，相關係數能以量化的結果即R（R1，R2）值的大小直觀地給出所比較的頻響曲線間的相似程度，其中R1為工程相關係數，根據中華人民共和國電力行業標準DL/T911-2004定義，範圍為[0，10]，R2為數學意義上的相關係數，範圍為[0，1]均方差值即E值的大小能直觀地給出所比較的頻響曲線間的相離程度。理論上講R（R1，R2）值越大曲線的相似程度也越好，E值越小曲線的相離程度也越小，曲線吻合就越好。為了更準確的反映部分頻率段的變形情況，係統可通過設定相關分析頻率段範圍（按諧振點數在各頻率段內大致相當為劃分頻率段範圍的依據），分別計算各頻率段的相關係數值R（R1，R2）和均方差值E，以各頻段的相關係數值R（R1，R2）和均方差值E作為判定變壓器繞組變形的依據。采用相同測試環境下的實測數據曲線與曆史檔案數據曲線縱向對比分析，結合變壓器實際運行狀況，就能容易且準確地判斷出繞組是否變形。

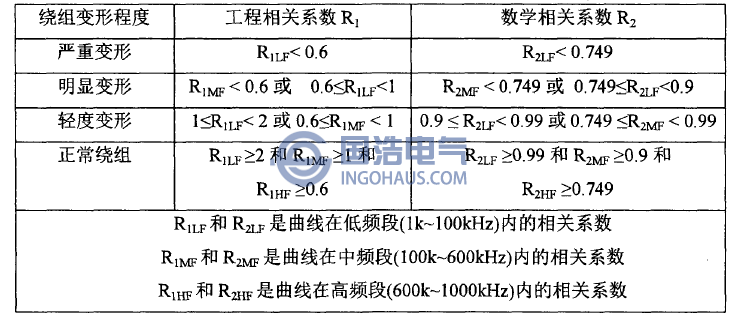

相關係數與變壓器繞組變形程度的關係如下
下麵是一些常見的測量線故障和注意事項：
1. 測量線芯線斷開。此時表現為斷開側的波形幅度小且變化不大。用萬用表可測出。如測量線完好，則是插座和插頭，或測試夾接觸不好。可檢查插座的孔是否己變大，有油汙等。
2. 測量線屏蔽線斷開。此時一般表現為測量到的波形幅值有提升，幹擾增大，有時會出現截波。如響應側斷開，響應曲線高頻段往上翹。還可表現為三相不平衡，或曲線明顯不對。
3. 信號輸出線屏蔽斷開。表現為波形出現截波，幅度較小。此時如長時工作，可能會使輸出保護過熱而損壞。
4. 測量線的屏蔽沒有良好接地。由於匹配電阻沒有就近接地，使測量線的分布參數也參與響應，其影響比屏蔽線斷開要大。
