變壓器局部放電測量係統中局放波形顯示效果

發布時間：2020-03-22 01:44:59人氣：

局部放電測量中使用的具有波形顯示的測量儀器多為數字式局部放電測試儀和模擬式陰極射線管顯示局部放電測試儀，兩種儀器顯示的波形從視覺上有一定的差別，對於模擬式局部放電儀，由於視覺的持續存在(視覺滯留)，其顯示的波形實際上大約是試驗電壓的三個周波上的放電響應；而數字式局放儀顯示的放電響應是以小於等於每秒24幀的速度顯示，看到的放電響應是試驗電壓下一個周波內的真實圖形。

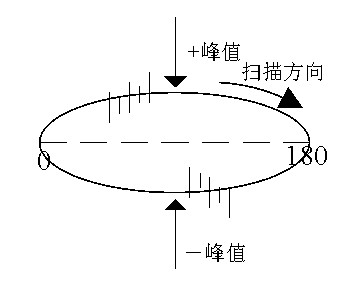

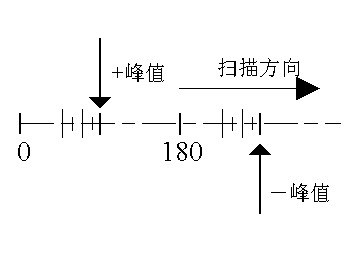

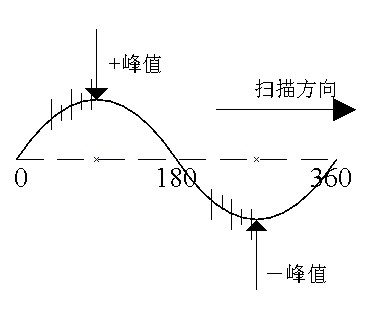

寬頻帶數字式局部放電測試儀顯示的典型的放電圖形，橢圓時基顯示方式如圖1、正弦時基顯示方式如圖2、直線時基顯示方式如圖3所示。
