在測量係統中，有一種接地幹擾，其頻率較低且信號穩定，這種幹擾通過通帶濾波器和調整接地點就可以得到抑製；還有一種屬於突發性的幹擾，這種幹擾與試驗電壓無關，大多是因為接地不良或多點接地而出現的脈衝信號。
可以有效抑製電磁幹擾的可靠接地有兩種接地方式：單點接地和多點接地。而抑製地網幹擾常采用單點接地，單點接地方式又有串聯單點接地和並聯單點接地兩種形式。
1. 單點接地

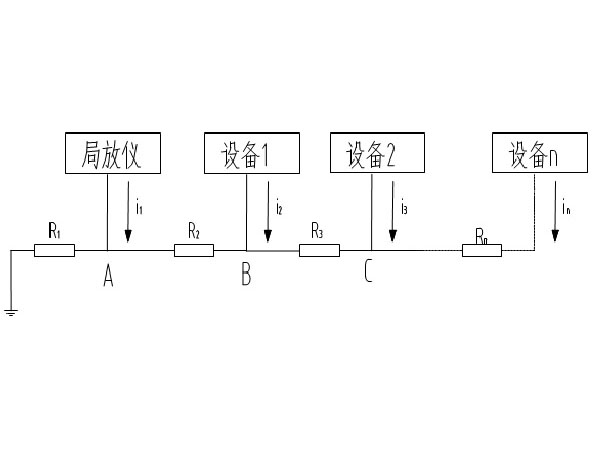

(1)串聯單點接地串聯單點接地方式是通過一點接地用導線串聯多台設備，如圖所示。各點的電位與流經各設備的電流以及連接設備的導線的電阻有關，導線截麵和長度又使連接設備的導線電阻不同，這樣使得雖然各設備連接在同一個接地點，但其電位相差卻不同甚至相差很多，這樣的接地方法會影響測量結果，不適用於變壓器的局部放電測量。如果測量過程中不得不使用此接地方式，需要將局部放電測量儀放在最接近接地點的位置。
串聯單點接地示意圖

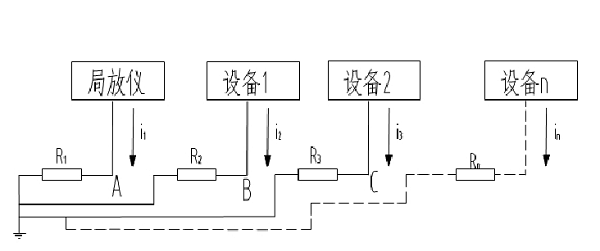

並聯單點接地如圖所示，並聯單點接地方式中，各設備的電流互不影響，各點電位也不受其他接地點的幹擾。在局部放電測量回路中接地係統盡可能采用此種接地方式。但並聯單點接地方式在高頻範圍內由於各接地線長度較長使其表現為電感，阻抗升高，電阻產生的幹擾也將隨之增大。為降低電阻產生的幹擾應在采用並聯單點接地方式時使接地線的長度盡可能的短。
並聯單點接地示意圖
2. 多點接地

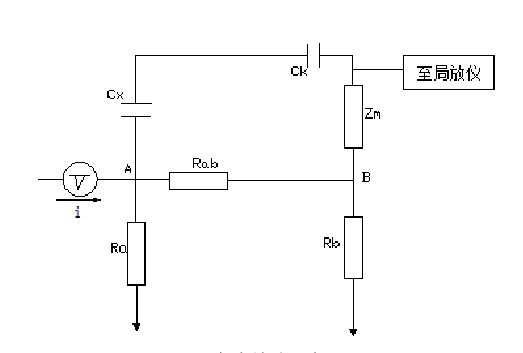

多點接地在試驗測量回路中各接地點間存在著電阻，如圖所示，當幹擾電流i在接地係統內流經A、B兩點時，在測試回路AB兩點形成一個隨地電流變化的幹擾電壓v，其數值:當流經地網的電流i為一脈衝電流時，將對測量結果造成直接影響，因此，因此，在局部放電測量時，應盡可的避免使用多點接地的方式。
多點接地示意圖
