電流互感器的工作原理及其接線形式

發布時間：2020-04-08 02:41:11人氣：

今天小編和大家分享的電力知識是電流互感器的工作原理及接線形式，小夥伴們一起來看看吧！

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便於測量、保護和控製需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

電流互感器簡稱—CT，文字符號—TA，是變換電流的設備。

1. 基本原理

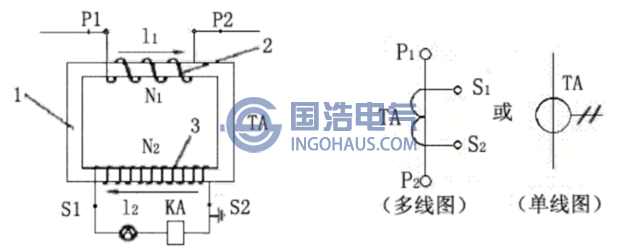

電流互感器的基本結構和原理如圖所示：

電流互感器的基本結構

（1）組成：一次繞組、鐵心、二次繞組
（2）結構特點：
    一次繞組匝數少，二次繞組匝數多
    一次繞組導體較粗，二次繞組導體細
    一次繞組串接在一次電路中，二次繞組與儀表、繼電器電流線圈串聯，形成閉合回路。由於這些電流線圈阻抗很小，工作時電流互感器的二次回路接近短路狀態。
（3）電流互感器的變流比用Ki表示
式中，I1N — 一次側額定電流值；I2N — 二次側額定電流值；N1— 一次繞組匝數；N2— 二次繞組匝數；變流比Ki一般表示成如100／5A的形式。

2. 電流互感器的接線形式

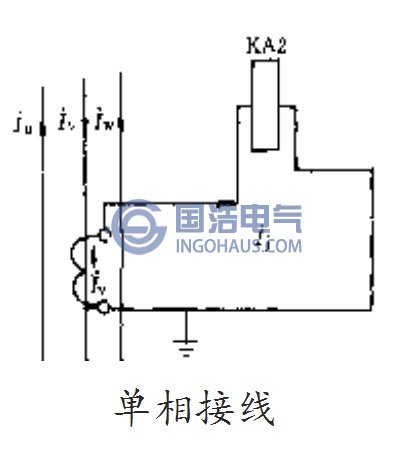

電流互感器的接線形式

電流互感器的接線形式指的是電流互感器與測量儀表或繼電保護器之間的連接形式。

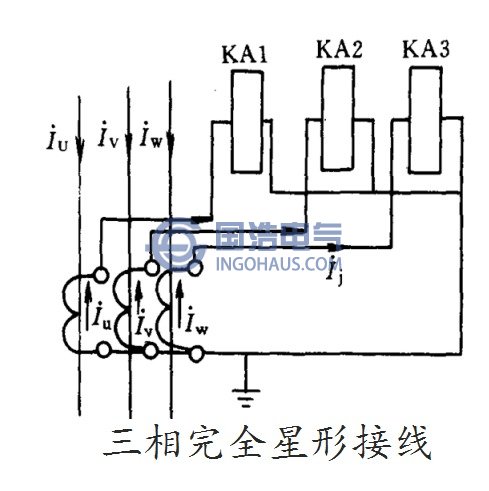

（1）三相完全星形接線：它是由三隻完全相同的電流互感器構成。由於每相都有電流流過，當三相負載不平衡時，公共線中就有電流流過，此時,公共線是不能斷開的，否則就會產生計量誤差。

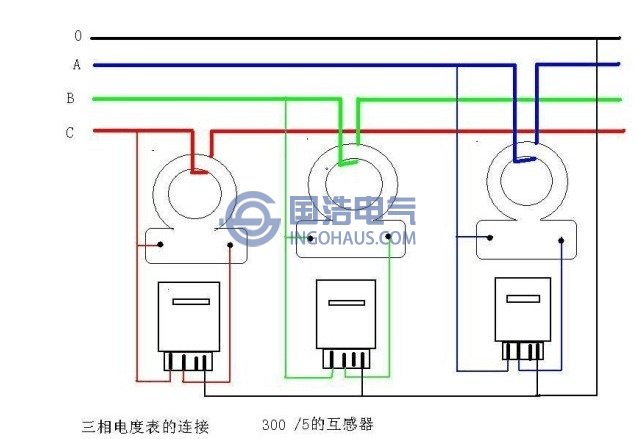

三相完全星形接線

可以準確反映三相中每一相的真實電流。該接線方式應用在大電流接地係統中，保護線路的三相短路、兩相短路和單相接地短路。

三相完全星形接線

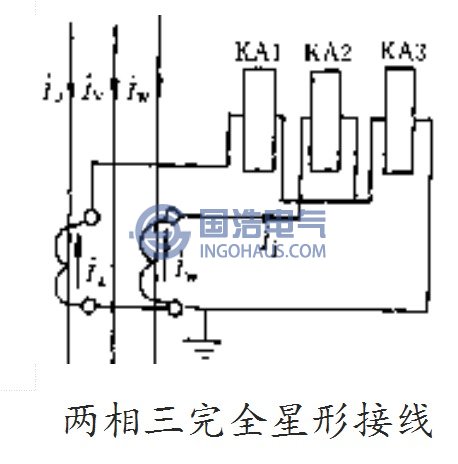

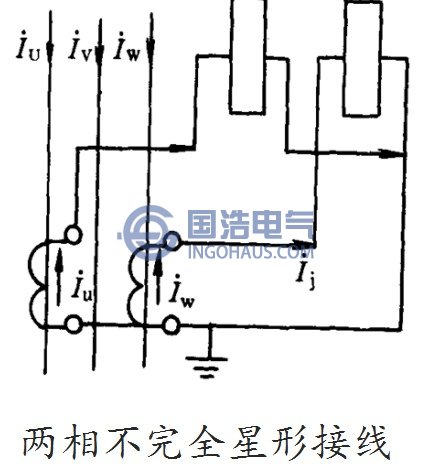

（2）兩相星形接線又稱不完全星形接線，這種接線隻用兩隻電流互感器，統一裝設在A、C相上。一般測量兩相的電流，但通過公共導線，也可測第三相的電流。主要適用於小接地電流的三相三線製係統，在發電廠、變電所6~10kv饋線回路中，也常用來測量和監視三相係統的運行狀況。

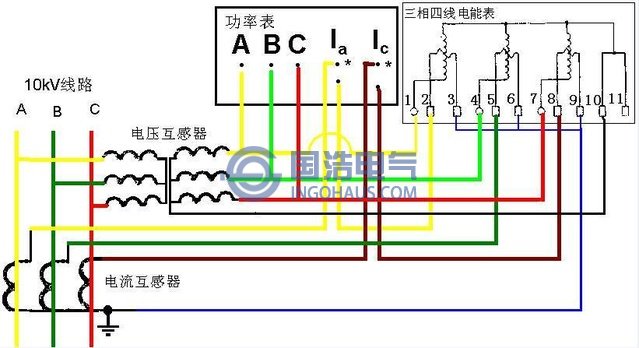

兩相星型接線

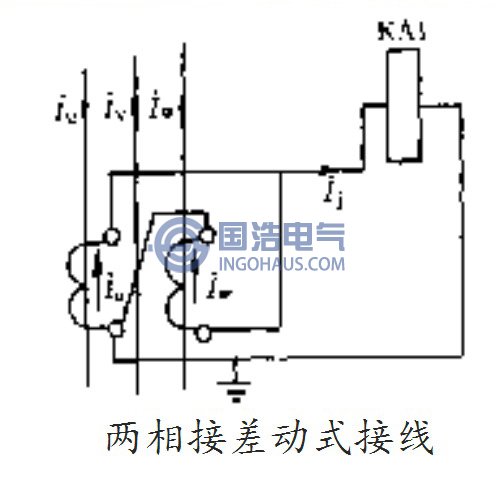

（3）兩相接差動式接線，也稱為兩相交叉接線。反映兩相差電流。二次側公共線上電流為Ia- Ic，其相量值為相電流的1.732 倍。這種接線很少用於測量回路，主要應用於中性點不直接接地係統的保護回路。
