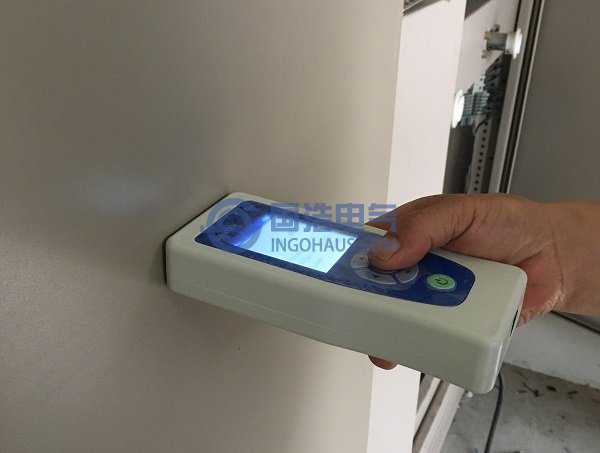

GHPD1002開關櫃局部放電測試儀
1.1 TEV檢測方法及其原理

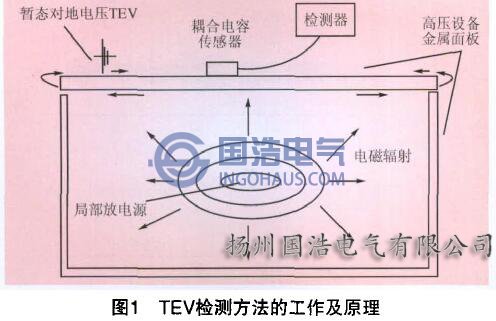

根據麥克斯韋電磁場理淪，局部放電會產生變化的電場，變化的電場激起磁場，而變化的磁場又會感應出電場，這樣交變的電場與磁場相互激發並向外傳播便形成電磁波。對於內部放電，放電電量聚集在接地屏蔽的內表麵，因此，如果屏蔽層是連續的則無法在外部檢測到放電信號。實際上，屏蔽層通常在絕緣部位、墊圈連接處、電纜絕緣終端等部位出現破損而出現不連續，這樣局部放電產生的電磁波就會通過屏蔽層不連續的部分傳輸到設備表麵，在設備表麵產生感應電流，設備表麵存在波阻抗，進而在設備外層形成1個暫態對地電壓，簡稱TEV。目前TEV檢測方法大都采用電容耦合探測器來檢測局部放電的幅值和放電脈衝頻率，其工作作原理如圖1所示。一般來說單芯10 kV電纜的波阻抗約為10Ω , 35 kV開關櫃母線室金屬外殼的波阻抗約為70Ω。電纜或母線室發生局部放電產生持續10us的約100mA的脈衝電流時，在金屬外殼上會出現1-7V的對地電壓。傳統的脈衝電流法以視在放電量來表示放電強度，但由於在工作現場存在大量電磁信號，對定量分析存在不容忽視的幹擾。同樣由於電磁幹擾，TEV檢測不作為定量測量的手段，采用相對讀數來表示放電強度。該方法主要用於比較性的測量，主要用在比較某一組特定設備中各個設備的運行情況從而確定檢修的最先順序。也可以對單個設備在時間上進行跟蹤測量，找出其放電活動的變化，了解設備的損傷情況。
TEV檢測方法及其原理
1.2 超聲波檢測方法及其原理

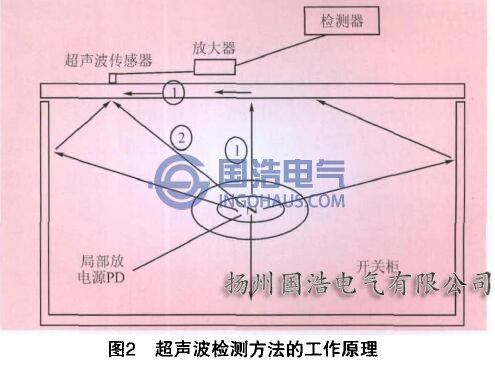

發生局部放電時，在放電區域中，分子間產生劇烈撞擊，宏觀上產生了聲波，頻率大於20kHz的稱為超聲波。通過檢測局部放電產生的超聲波信號來判定局部放電的方法稱為局部放電的超聲波檢測方法。開關櫃的噪聲主要集中在低頻領域，大多在20 kHz以下，采用超聲波方法進行局部放電檢測，應避開幹擾頻率範圍而以高頻率為對象，但頻率越高，聲波在傳送過程中的衰減越大，因此利用超聲波方法進行局部放電檢測所采用的頻段一般在數十到數百kHz。典型的超聲波傳感器的中心頻率大約在40kHz附近，通常固定在開關櫃的外殼上，利用壓電晶體作為聲電轉化元件。當開關櫃內部發生放電時，局部放電產生的聲波信號傳遞到開關櫃表麵，超聲波傳感器將其轉換為電信號，通過放大器放大後傳到采集係統。圖2為超聲波方法檢測開關櫃局部放電示意圖。其中路徑1為超聲信號在空氣中以最短的路徑傳播到櫃體內壁，再穿過鐵皮到達傳感器。路徑2為超聲波從放電源通過空氣直接傳到傳感器位置，再穿過鐵皮進入傳感器。除此之外超聲波在櫃體內傳播時還會發生不同程度的折反射，在一定的角度內，有可能出現由於超聲波發生全反射而接收不到信號的現象。
超聲波檢測方法及其原理
綜上所述，將TEV與超聲波檢測方法結合應用，既可以排除現場電磁環境的幹擾，也可以排除遊離顆粒與櫃壁碰撞等幹擾，大大提高檢測係統的抗幹擾性，同時可以實現對局部放電源的精確定位。
