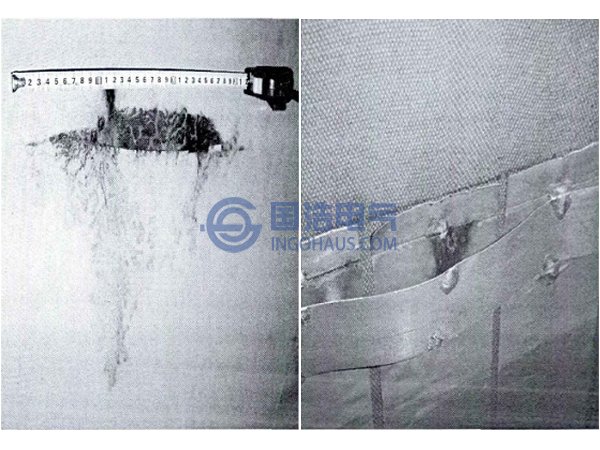

變壓器局部放電對絕緣造成（chéng）的損害
局部放電對設備（bèi）絕緣的主要作（zuò）用表現在：
（1）電（diàn）的作用
帶電粒子(電子、離子等)的（de）直接轟（hōng）擊作用。空（kōng）氣中的局部放（fàng）電從放電形式看屬於流柱狀的高壓輝光放電，其中產生大量的帶電粒子，在這些粒子的轟擊下，對於固體介質來說，這些粒子在電場作（zuò）用（yòng）下（xià）加速運動轟擊介質表麵，使介質發生老化。由於（yú）加（jiā）速運動的電（diàn）子之轟擊作用能使高分子固體介質的分（fèn）子主鍵斷裂而分解成低（dī）分子，同時（shí）又使介質溫度升高發生（shēng）熱降解外，還在介質表麵形成凹坑且不斷加深，最後導（dǎo）致介質擊穿。（2）熱（rè）的作用
在靠近介質表（biǎo）麵的5×10-17米（mǐ）的局（jú）部體積中因發生一次局部放電，在10-7秒內能使介質溫度升為170℃，有時因放電作用甚至達到1000℃的高溫（wēn），因此有可能引起介質的熱熔解或化學（xué）分解川。除熱的作用之外，局部放電產（chǎn）生的光作（zuò）用(主要在紫外（wài）線範圍)，還能使（shǐ）塑料有機介質發生光老（lǎo）化、龜裂等現（xiàn）象（xiàng）。（3）化學作用
局部放電所產生的臭氧和硝酸等（děng）的生成物（wù）侵蝕絕緣介（jiè）質的本身，具有（yǒu）較（jiào）強的腐蝕性。這種侵蝕（shí）較正常運行時電壓的作用更加（jiā）嚴重，對（duì）於銅導體，能在其表麵形成銅綠及硝酸銅粉末。投入正常運行（háng）的變壓器絕緣的損壞而（ér）直接造（zào）成故障並不是一蹦而（ér）就的。同（tóng）樣，局部放電（diàn）對變壓器絕緣的裂化也需要一定的時間積累。一般性的局（jú）部放電不會對（duì）絕緣（yuán）造成直接性的（de）擊（jī）穿事故，但是如果局部放電存在的時間過長，卻（què）會將介質的絕緣電氣強度逐步弱化，直至最終擊穿，造成設備癱瘓。
對於變壓（yā）器隱藏在內部（bù）的製造缺陷，如（rú）氣泡（pào）、雜質等，一般性（xìng）的檢測方法是很難發（fā）現的。且電（diàn）力變壓器（qì）的工頻耐壓（yā）試驗屬於破壞性試驗，由於試驗龜壓較高，對設備以後的運行性能（néng）會產生一定的影響。並且，這類問題隨著特高壓變壓器的（de）產生將更加明顯和突（tū）出。
關注微信公眾（zhòng）號
