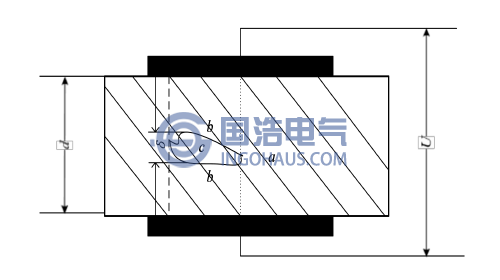

含有單氣隙的絕緣係統
通常當局放發生後，在壓力或電場力的作用下，氣隙會發生膨脹與收縮，這個過程會導致局部體積的變化。而這類體積的變化會在外部產生聲波，即局部放電中發生了電一聲轉換。局部放電的形式很多，某些局部放電在很低的過電壓下幾乎不產生熱輻射，而在很高的過電壓下可能釋放很強的熱輻射。從物理的角度來看，局部發生放電時，氣隙將受到脈衝電場力的作用，同時，放電過程中產生了大量熱輻射，使氣隙受到通道中電流電弧產生的高溫產生的壓力。
因此可看出，影響氣隙激發超聲波的關鍵因素有兩個：一是放電瞬時的電場力，處於較低電壓時，在脈衝電場力的作用下氣隙會產生衰減的振蕩運動，在氣隙的振動作用下，其周圍的介質產生了超聲波；二是局放發生後產生的高熱引起氣隙膨脹因而產生了壓力，處於較高過電壓情形時，氣隙在高壓下放電擊穿形成非均勻的很細的火花通道，約寬幾個微米。在放電通道內的氣體被強烈的加熱和電離，而其加熱引起了放電通道的膨脹，一般情況下膨脹的速度在聲速的數量級，經過幾微秒的時間，氣隙中的放電通道的橫截麵積大道其最大值。這是火花放電的整個增長過程。隨著能量的釋放，氣隙內電場強度變弱，至最後放電熄滅。重複以上過程至能量積累足夠後，發生第二次放電。
