超聲波法檢測局部放電的方法

發布時間：2020-05-18 00:25:04人氣：

超聲波法檢測開關櫃局部放電的具體方法，通常是將超聲波傳感器固定在被檢測開關櫃的外殼上，利用壓電晶體作為聲電轉化元件。當其內部發生放電時，局部放電產生的聲波信號傳遞到開關櫃表麵，由超聲波傳感器將超聲信號轉換為電信號，並經進一步放大及信號處理後傳輸到采集係統進行分析，以達到檢測局部放電的目的，具體如下圖所示：

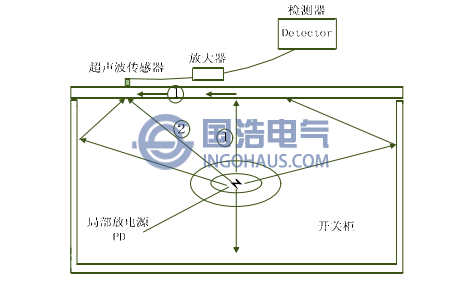

開關櫃局部放電超聲波檢測方法示意圖
開關櫃局部放電超聲波檢測方法示意圖
超聲波在櫃體內傳播時還會發生不同程度的折射和反射，在一定的角度超聲波發生全反射而接收不到信號，其中路徑1為超聲波信號在空氣中以最短的路徑傳播到開櫃體內壁，再在金屬內壁內傳播到達傳感器。路徑2為超聲波信號在空氣中從放電源直接傳播到傳感器位置，再透過金屬櫃壁進入傳感器。

超聲波檢測法最大的優點是不受電氣上的幹擾，且可以實現放電源的準確定位，但是開關櫃內遊離顆粒對櫃壁的碰撞可能對檢測結果造成幹擾；同時由於開關櫃內部絕緣結構複雜，以及超聲波的衰減和折反射，使得有些絕緣內部的局部放電可能無法被檢測到。
