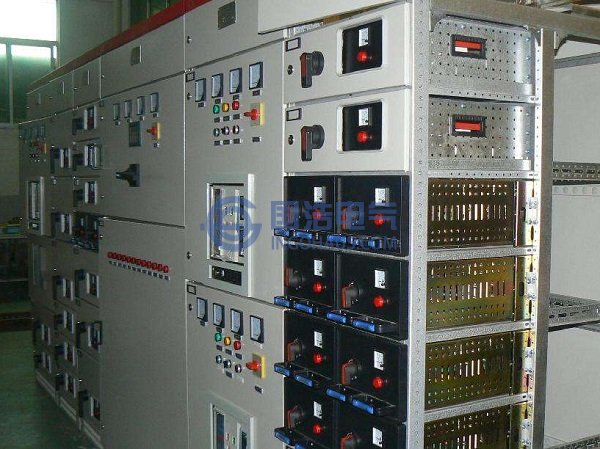

高壓開關櫃內部空間狹小，部件繁多，結構緊湊，絕緣壓力大。此外，高壓開關櫃局部放電還具有以下特點：
（1）高壓開關櫃局部放電電流路徑細且短，可用電偶極子進行等效。局部放電的電流波形為脈衝波形，產生的電磁波信號含有較多的超高頻分量，因此電磁波信號的頻帶很寬，最高可達GHz；
（2）高壓開關櫃在運行時，可能產生局部放電的部位很多。如母線的連接處、絕緣子端部、電流互感器內部等；
（3）高壓開關櫃內的不同部位的局部放電信號會相互幹擾，這種幹擾主要通過電磁波的直接傳播實現。當多台高壓開關櫃並列使用，各櫃之間幹擾主要通過母線和電磁波的直接傳播實現。
結合高壓開關櫃的結構特征、高壓開關櫃局部放電的特點以及超高頻的工作原理及基本電參數，本文總結了以下針對用於高壓開關櫃局部放電檢測的超高頻天線的設計要求：
（1）通常情況下電氣設備所處電磁環境中的電磁幹擾信號（如無線電廣播、電力網的載波通信、電暈放電等）的頻帶都是在200MHz以下，所以為了避開這些電磁幹擾，天線傳感器的工作頻帶應當在超高頻段（300MHz-3GHz），考慮到局部放電的能量主要集中在中低頻段，天線的下限頻帶可在500MHz左右，天線的上線頻率可在1.2GHz左右。此外，由於頻帶的寬度和接收到的信號的能量成正比，天線的頻帶應當盡量寬；
（2）電磁波信號在櫃內傳播的過程中會遇到各種障礙，信號會在介質分界麵（如空氣與環氧樹脂交界麵）發生反射、在良導體表麵發生近似全反射以及遇到障礙物發生衍射，這些導致電磁波信號的衰減，因此要求天線在放置時盡量避開障礙物；電磁波信號在良導體中的衰減極快，透入深度小，導致信號無法透過高壓開關櫃的金屬櫃體，因此采用外置天線往往無法有效地檢測到局部放電信號，最好采用內置天線；此外，由於開關櫃櫃體的屏蔽作用，電磁波信號在其內部的傳播有會所延遲，這樣有利於采用內置天線傳感器進行局部放電檢測；
（3）高壓開關櫃中的局部放電信號比較微弱，而且，在經過多次折反射後信號會產生衰減，這就要求超高頻天線具有較高的增益；
（4）由於局部放電超高頻電磁波信號在開關櫃中的傳播會產生複雜的折反射現象，因此，不論天線安裝在何處，都必須保證其能接收到來自於各個方向的局部放電信號。所以，天線傳感器應當在H麵具有全向性；
（5）在天線的設計中不僅要考慮天線的電性能，另一方麵還要注意其機械特性。由於高壓開關櫃內部件繁多，結構緊湊，因此對於內置天線而言，還應當具有合理的尺寸和形狀，其安裝不能影響開關櫃內部的絕緣。
綜上所述，天線設計要尺寸合理、頻帶較寬、增益較高，且可放置在高壓開關櫃內的超高頻天線。
