脈衝電流法檢測局部放電原理

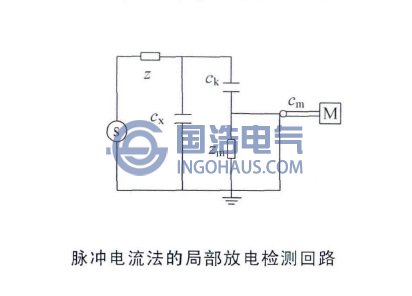

脈衝電流法是研究較早的局部放電檢測方法之一。它足從電力設備的中性點或接地點通過羅格夫斯基線圈來測取信號，或者通過在耦合電容側的檢測阻抗來測取信號，並且是一種廣泛應用於在線和離線監測中的檢測方法之一。其脈衝電流法的局部放電檢測回路如圖所示。圖中，S代表電源即試驗變壓器；Cx代表被試品的電容；Ck代表耦合電容，它為Cx和Zm之間提供一個低阻抗通道，Ck越大則測試靈敏度越高；Z代表低通濾波；Zm代表檢測阻抗，檢取局部放電所產生的高頻脈衝信號；M代表測量裝置，用以測量以及顯示Zm上的脈衝電壓；Cm代表由與測量裝置相連的電纜的電容、放大器的輸入電容等組成。
