局部放電的電氣檢測法是在定的電壓條件下，當設備的絕緣結構被腐蝕時，測試由試品局部放電所引起的高頻電流脈衝信號。因為這類幹擾信號會經常出現不固定的相位，和局部放電信號的波形也非常相似，所以是最難以去除的一類幹擾信號。此類幹擾的特點是：在時域上表現為脈衝信號，且持續時間非常短暫；而在頻域上表現為寬帶信號，含多鍾頻率成分。
1. 可控矽元件動作引起的幹擾
引起此類幹擾的原因是：在供電設備中，存在可控矽元件在工作。可控矽幹擾擾是一種最強的幹擾源，其幹擾的大小和所用可控矽的功率息息相關。此類幹擾波形的特點是：在橢圓基線上，每個元件都會產生一個與之相應的高頻電流脈衝信號，信號的位置是固定的，且所占的比重比較大、因為當電路被接通時，信號的波形會變寬，幅值會增大，電磁耦合效應將會增強。
2. 異步電機引起的幹擾
引起此類幹擾的原因是：在檢測回路中有耦合的異步電機在運行。此類幹擾波形的特點是：在橢圓正、負半周上對稱的出現兩組信號，且沿橢圓基線逆掃描方向移動。
3. 熒光燈引起的幹擾

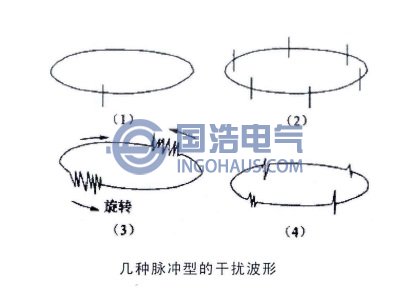

此類幹擾波形的特點是：在橢圓墓線的正、負半周上，對稱分布出現欄柵狀的二簇脈衝組，且信號的幅值大小基本相等。如圖所示：(1)為單個可控矽元件動作產生的幹擾；(2)為6極水銀整流器產生的幹擾，它和可控矽動作產生的幹擾波形作常相似；(3)為旋轉電機產生的幹擾；(4)為熒光燈工作引起的幹擾。
4. 繼電器、接觸器動作引起的幹擾

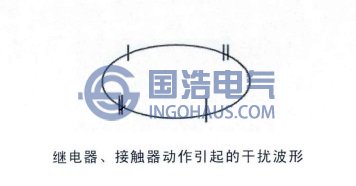

引起此類幹擾的原因是：在檢測過程中，有熱繼電器、火花試驗器、火花放電記錄器以及閃光燈在工作。此類幹擾波形的特點是：幹擾信號幅值與試驗電壓的大小無關，且間斷、不規則的分布在橢圓基線上。此類幹擾信號的波形如圖所示。

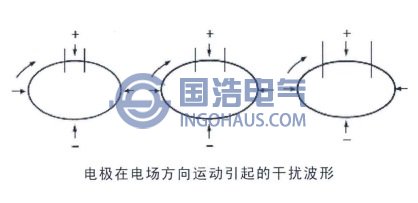

引起此類幹擾的原因是：電極(特別是金屬箔電極)在電場方向的運動。此類幹擾的波形特點是：在橢圓基線上，隻在半周出現兩個對稱分布在峰值點兩側的脈衝信號。放電起始時，兩個信號非常靠近。隨著電壓的上升，信號逐漸向兩端擴展，將可能有新的脈衝信號對產生。此類幹擾信號的波形如圖所示。
