電力變壓器絕緣係統主要由絕緣油和油浸紙組成，油和紙的產氣機理各不相同，各有特點。
①絕緣油的產氣機理
變壓器油是對天然石油進行蒸餾、精煉而提取獲得，它包含了很多碳氫化合物，主要有烷烴、烯烴、環烷烴、芳香烴等，其中含有大量由C-C鍵組合在一起的CH3、CH2和CH化學基團。變壓器內的電故障或熱故障可導致C-H鍵和C-C鍵斷裂，從而產生氫原子和碳氫化合物的遊離基，並重新化合產生氫氣和低分子烴類氣體，如CH4 , C2H、和C2H2和一些碳的固體顆粒及碳氫聚合物等。在有遊離基存在的情況下，即使外界不供給能量反應仍將自動持續下去，反應速度隨著溫度、場強的上升而增加，震動與衝擊是油反應的加速劑；而水分和銅、鐵等金屬起催化劑的作用使反應加快，老化後所生成的酸和H20及油泥等危及油的絕緣特性。因此，通過遊離基鏈式反應的理論可以很好地解釋絕緣油的產氣機理。變壓器油熱解產氣主要由不同化學鍵結構的碳氫化合物的熱穩定性決定，裂解能量密度越大，產生的烴類氣體的不飽和度越高。不同的鍵斷裂需要不同的能量，因此，裂解產物依次為烷烴、烯烴、炔烴、焦炭。C-H鍵(338kJ/mol)斷裂主要為局部放電後重新化合而形成H2, C-C鍵斷裂需要更高的溫度和能量，然後迅速以C-C鍵(607kJ/mol)，C=C鍵(720kJ/mol)和C三C鍵(960kJ/mol）的形式重新化合成烴類氣體，油炭化生成碳粒的溫度需要500℃一800℃，其產物沉積在變壓器內部。

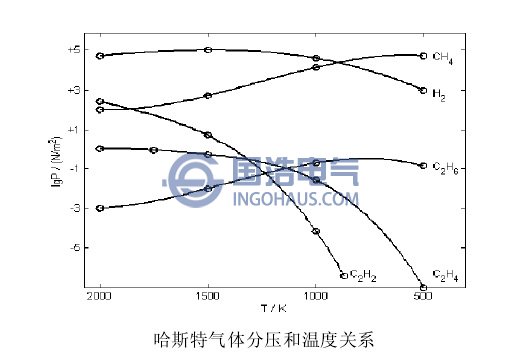

英國中央研究所Halstead根據熱動力學理論，模擬研究了故障下礦物油的裂解產氣規律。假定在裂解過程中，溫度恒定，礦物油的活化能變化固定，即無論發生什麽樣的裂解反應，分解出的產物都是烴類氣體及碳顆粒。如果裂解後的產物處於平衡狀態，即係統的總壓力為101.3kPa，由化學反應的平衡常數及熱動力學模擬可知不同氣體組分的平衡分壓與溫度關係，如下圖所示。
②油浸紙的產氣機理

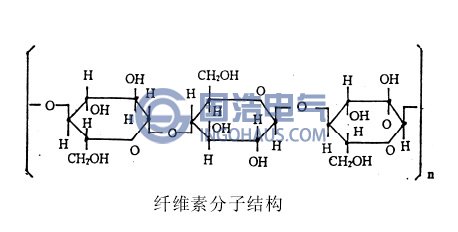

油浸紙中含有穩定性小於油中C-H鍵的無水右旋糖環和C-O鍵，它們能在低溫下重新化合。絕緣紙的熱分解是纖維素和半纖維素及木質等的同時分解。從纖維素分子結構可知，分解是由1-4配鍵斷裂所引起的，其化學式為(C5H10O5)n，結構如圖所示。
綜上所述，不同的化學鍵具有不同的鍵能，由於變壓器油的C-H鍵在低溫下斷裂，從而生成H2，CH4，C2H6，在500℃以上生成C2H4，在800℃一1200℃C2H2才會生成；而絕緣紙中，存在的C-O鍵弱於油中的C-H鍵，因此，在大於105℃時聚合鏈斷裂，大於300℃時則完全裂解和炭化。油浸紙生成的CO和CO2隨氧含量和水分含量的增加而增加。在相同的溫度下，油浸紙產生的CO，CO2遠大於油裂解產生的量，所以，油中溶解的CO，CO2可反映油浸紙的劣化指標。
