SF6氣體是GIS的主要絕緣介質，是世界上目前最優良的絕緣介質和滅弧介質。它不但具有高耐電強度，還有良好的理化特性。它無色、無味、無嗅、無毒、不燃燒；在常溫常壓下，化學性能穩定；與傳統絕緣介質相比，其絕緣性能和滅弧性能都要好得多。SF6氣體是由最活潑的氟(F)原子和硫(S)原子結合而成，分子結構是全對稱的八麵體，硫原子居中，六角是氟原子，如圖所示。

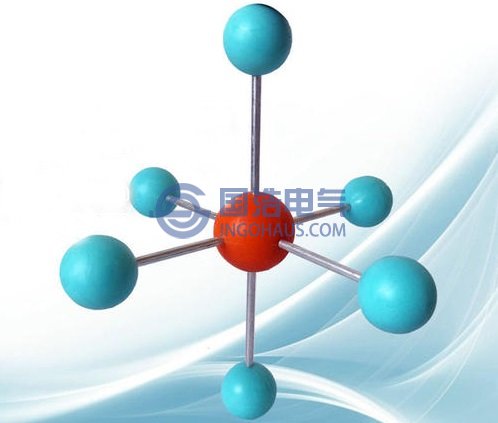

SF6結構
①SF6是強電負性氣體
所謂電負性就是分子容易吸收自由電子形成負離子的特性，因而其耐電強度很高，在較均勻的電場中約為空氣耐電強度的2.5倍左右。與傳統的敞開式電器裝置相比，以壓縮的SF6氣體為絕緣的組合電器(GIS)的空間占有率可大大縮小。②滅弧性能好
在交流電弧電流過零時，SF6氣體從導體向絕緣體的轉化速度非常快，即弧隙的介員強度恢複得很快。這是因為一方麵SF6氣體在高溫下發生分解需要大量能量，因而對弧道產生強烈的冷卻作用，另一方麵SF6氣體是電負性的氣體，由於SF6氣體中的負離子與電弧中的正離子結合，造成電弧中帶電粒子迅速減少，電弧間隙能很快恢複絕緣並能迅速滅弧。③化學穩定性好
SF6氣體在常溫甚至較高的溫度下，一般不會發生化學反應，電器設備的最高允許溫度在150℃時，SF6氣態穩定。SF6氣體本身的分解溫度為500℃：在鋁和銅中，溫度達到200℃以上時，開始慢慢地發作化學反應；但與其餘的金屬不發生劇烈的化學反應，在溫度超過150℃時與塑料發生微弱的化學反應。
④導熱性能好
SF6氣體的熱傳導性較差，但是氣體的傳熱效應並不是單純靠傳導作用，還有對流。傳熱的能力與分子的比熱有關，SF6氣體分子量較大，為146，同體積、同壓力的SF6氣體比空氣重，因此其對流散熱能力比空氣好。⑤一般不易液化
| 特性 | SF6 |
| 分子量 | 146.07 |
| 分子直徑 | 4.56*10^10 |
| 密度(氣態0.1MPa,20℃,kg/m^3) | 6.16 |
| 臨界溫度(℃) | 45.6 |
| 熔點(℃) | -50.8 |
| 升華點(0.1MPa,℃) | -63.8 |
| 臨界密度(kg/m^3) | 0.725 |
| 介電係數(0.1MPa,25℃時) | 1.002 |
| 氣體常數(N.m/(kg.k)) | 5.81 |
| 導熱係數(0.1MPa,25℃,W/m.k) | 0.014 |
| 絕緣係數 | 1.07 |
| 熱容量(0.1MPa,30℃,J/kg.K) | 94620 |
| 定壓比熱(0.1MPa,30℃,J/kg.K) | 650 |
臨界壓力值為3.81Pa，表示臨界溫度下，SF6氣體液化所需要的壓力。為了要保持SF6氣體處在氣態，其壓力值不可太高。GIS腔體中的壓力一般為0.4-0.6MPa斷路器中的氣壓一般也0.6-0.7MPa，均小於其液化氣壓。
