一、檢測準備
a) 檢測前，應了解相關設備數量、型號、製造廠家、投運日期等信息以及運行情況，製定相應的技術措施。b) 配備與檢測工作相符的圖紙、曆次設備檢測記錄、標準化作業指導書。
c) 現場具備安全可靠的獨立電源，禁止從運行設備上接取檢測用電源。
d) 檢查環境、人員、儀器、設備滿足檢測條件。
e) 按相關安全生產管理規定辦理工作許可手續。
二、檢測方法
(1) 檢測原理
泄漏電流帶電檢測主要是測量避雷器的全電流和阻性電流基波峰值，根據這兩個值的變化來判斷避雷器內部是否受潮、金屬氧化物閥片是否發生劣化等。A. 全電流測試
全電流通過在放電計數器兩端並接專用測試儀器獲取或通過帶有泄漏電流監測功能的避雷器放電計數器直接讀取。

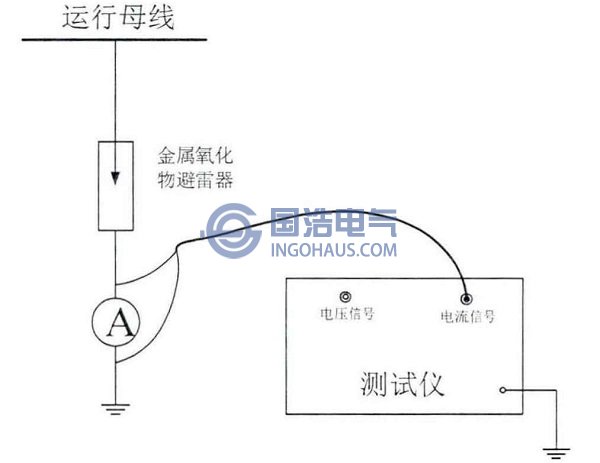

全電流法測試接線
阻性電流測試是通過采集避雷器電壓和全電流信號，經過數字信號處理後得到基波或各次諧波電流和電壓的幅值及相角，將基波電流投影到基波電壓上就可以得出阻性電流基波。
檢測方法分為三次諧波法、電容電流補償法、基波法、波形分析法等。
a) 三次諧波法
三次諧波法是基於氧化鋅避雷器的總阻性電流與阻性電流三次諧波在大小上存在一定函數關係，通過檢測氧化鋅避雷器三相總泄漏電流中阻性電流三次諧波分量來判斷其總阻性電流的變化。

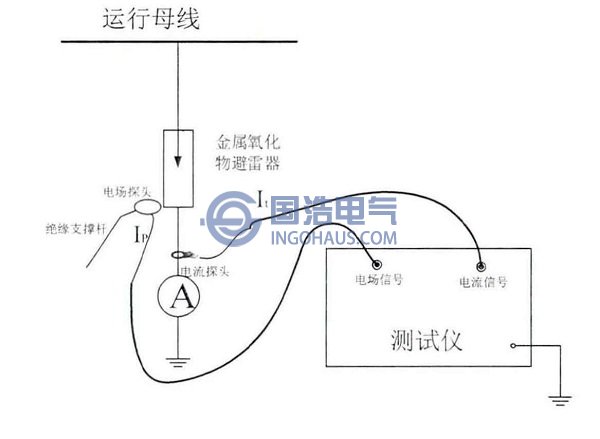

三次諧波法測試接線
電容電流補償法原理是將金屬氧化物避雷器電壓信號進行90°移相，得到一個與容性電流相位相同的補償信號，然後與容性電流相減將容性分量抵消，得到阻性電流。
在現場測試時，不能將容性電流進行完全補償，測量存在誤差。測試接線見圖。
c) 基波法
基波法是同步地采集氧化鋅避雷器上的電壓和總泄漏電流信號，得到基波電流和基波電壓的幅值及相角。再將基波電流投影到基波電壓上就可以得出阻性基波電流。測試接線見圖。
d) 波形分析法
波形分析法是運用FFT變換對同步檢測到的電壓和電流信號進行諧波分析，獲得電壓和阻性電流各次諧波的幅值和相角，然後計算各次諧波的有功無功分量。目前用的較多的是對1、3、5、7次諧波進行分析處理。測試接線見圖。

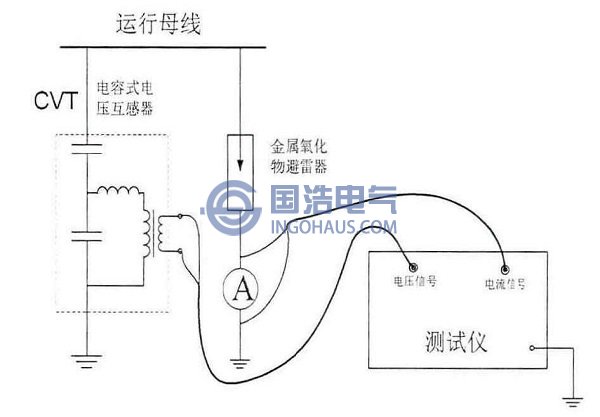

補償法、基波法及波形分析法測試接線
(2) 檢測步驟
a) 將儀器可靠接地。b) 按照檢測接線圖正確連接測試引線和測試儀器。
c) 正確進行儀器設置，包括電壓選取方式、電壓互感器變比等參數。
d) 測試並記錄數據，記錄全電流、阻性電流，運行電壓數據，相鄰間隔設備運行情況。
e) 測試完畢，關閉儀器。拆除試驗線時，先拆信號側，再拆接地端，最後拆除儀器接地線。
(3)檢測驗收
a) 檢查檢測數據是否準確、完整。b) 恢複設備到檢測前狀態。
