由於超聲波對絕緣材料內部放電不太敏感，小編在此隻列出了其他三種典型絕緣缺陷下的局部放電超聲特性。
（1）懸浮電極放電缺陷

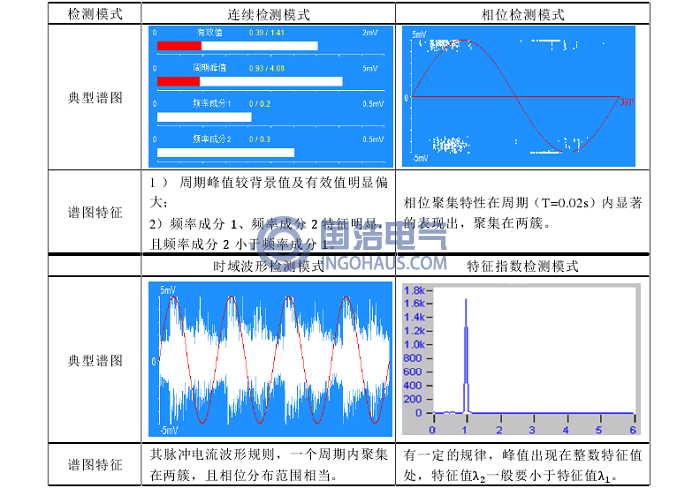

當電力設備內存在懸浮電位缺陷時，運行情況下由於局部電場畸變可能會產生局部放電。利用超聲波傳感器測得的局放信號與外加的電壓信號具有明顯的關聯性，具體說來，在放電譜圖中存在典型的50Hz和100Hz相關性，且50Hz相關性小於100Hz相關性。此外，在特征指數檢測模式下，放電次數累積譜圖波峰位於整數特征值1處。下表為懸浮電位漏洞情況下超聲波診斷典型圖譜。
懸浮電位漏洞情況下超聲波診斷典型圖譜
（2）電暈缺陷

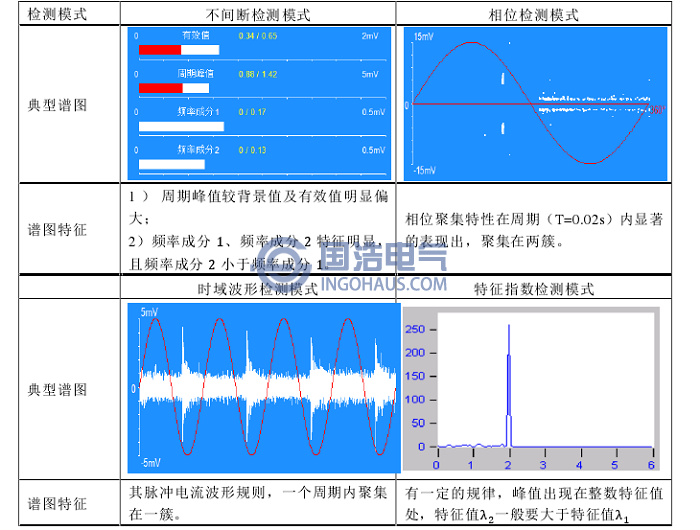

當電力設備內因製造、運行、檢修等產生金屬尖刺時，在運行情況下，由於尖刺周圍電場畸變會產生電暈放電信號。利用超聲波傳感器測得的局放信號與外加的電壓信號具有明顯的關聯性，具體說來，在放電譜圖中存在典型的50Hz和100Hz相關性，且50Hz相關性小於100Hz相關性。此外，在特征指數檢測模式下，放電次數累積譜圖波峰位於整數特征值2處。下表為電暈缺陷超聲波檢測典型圖譜。
電暈缺陷超聲波檢測典型圖譜
（3）自由金屬微粒缺陷

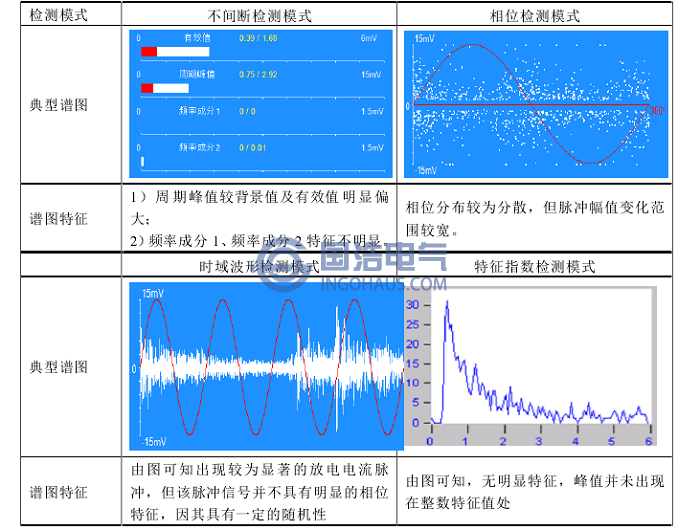

當電力設備內部有自由運動的金屬微粒時，電力設備運行時金屬微粒會受到電場力和的作用，當電場力大於地球引力時，金屬微粒會發生自由跳動或移動現象。但是，與電暈缺陷、懸浮電位缺陷不同，自由金屬微粒產生的超聲波信號與放電關聯較小，而主要由與電力設備的外殼碰撞引起。由於金屬微粒的跳躍高度決定了微粒與外殼的碰撞，二者的碰撞時刻也較為隨機，因此在開展局放超聲波檢測時，此缺陷不會表現出明顯的相位特征。但是，由於自由金屬微粒通過直接碰撞產生超聲波信號，因此其信號有效值及周期峰值往往較大。此外，在時域波形檢測模式下，檢測譜圖中可見明顯脈衝信號，但信號的周期性不明顯。當存在自由金屬微粒缺陷時，超聲波檢測典型圖譜如下表所示。雖然自由金屬微粒缺陷無明顯相位聚集效應。但是，當統計自由金屬微粒與設備外殼的碰撞次數與時間的關係時，卻可發現明顯的譜圖特征。該譜圖定義為“飛行圖”，通過部分局部放電超聲波檢測儀提供的“脈衝檢測模式”即可觀察自由金屬微粒與外殼碰撞的“飛行圖”，進而可以判斷出設備內部是否存在自由金屬微粒缺陷現象。
自由金屬顆粒缺陷超聲波檢測典型圖譜
