針對電纜的局部放電檢測，不同的檢測方法機理不盡相同，但是都是依靠其產生的各種效應進行的。目前具體的方法有：
（1）脈衝電流法

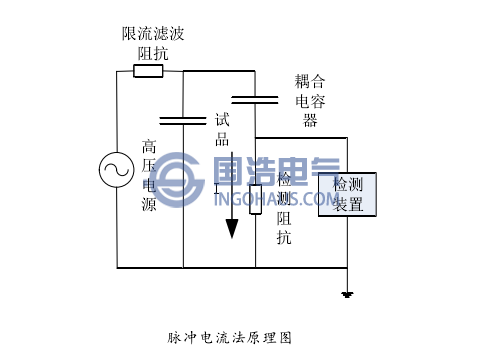

脈衝電流法不僅用於電力電纜的局部放電檢測，而且也用於其它各類高壓電力設備的檢測中。它是一種被廣泛應用的經典方法，也是國際和國內標準中廣泛認可的檢測方法。IEC60270標準規定了該方法的具體測量方式，其原理圖如下：
同時，該種檢測方法可以完成對局部放電量的大小的標定。脈衝電流法具有靈敏性高、能標定、檢測安全等優點，但在檢測中，隻能進行電纜的離線檢測。
（2）差分法

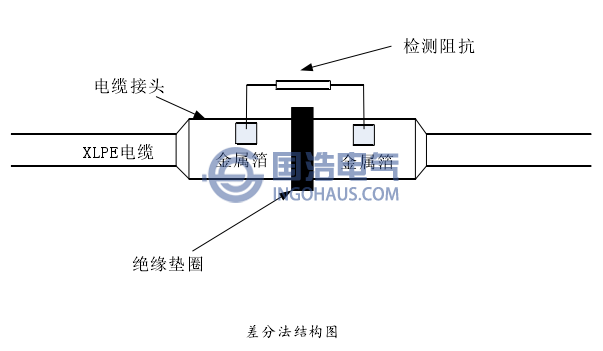

1989年，日本兩家公司的研究人員通過不懈努力合作，研製出了該種檢測方法。此方法針對的電壓等級較高，主要為110kV及以上，其基本結構圖為：
（3）電容耦合法
該方法由我國和英國的兩所大學的研究人員，以及英國電網公司的工作人員，通過通力合作完成的。首先，此方法需要將一定區域的電纜外護套除去。然後，將一種金屬箔置於外露的半導電層上。此金屬箔具有電極的作用，將接收設備與其連接，可獲取檢測信號。最後，恢複被人為斷開的金屬屏蔽層的連通，一般用導線實現。此種電容型傳感器可以有效的獲取高頻率信號，具有較好的靈敏度。但是該種方法需要剝去部分電纜外護套，對電纜造成破壞，這樣會威脅運行電纜的有效性，與實際現場檢測要求不相符。
（4）電感耦合法
電感耦合法是由荷蘭的研究人員最早提出的。該方法可以用於電纜的在線檢測。因為發生局部放電現象時會產生磁場，該方法就是通過其獲取局部放電信息。其具體檢測原理為：電纜接頭內發生局部放電時，會激發出脈衝信號。由於屏蔽層的存在，該信號會沿著其進行傳導，並激發出沿電纜方向的磁場，該磁場會穿過套在電纜上的線圈構成的傳感器。一旦磁場發生改變，磁通就會跟著改變，這樣傳感器上就會獲取到脈衝信號。可根據此脈衝信號的特征，來分析電纜的局部放電情況。該方法具有10pC-20pC的檢測靈敏度。但是這種測量方法僅能應用於繞包愷裝電纜，應用的局限性很強。（5）超聲波檢測法
超聲波檢測技術的研究曆史較長。用超聲波檢測局部放電的方法首先被廣泛應用於GIS、電機和油浸式電力變壓器的局部放電檢測中。采用此種方法後，係統效率明顯提高、成本有效節約，之後這一方法被應用到電力電纜的局部放電檢測中。由於局部放電的產生會伴隨著一係列的物理現象，其中就包括激發出超聲波信號。該信號從電纜內部向外輻射，可通過超聲波傳感器接收到。通過觀察分析采集到的信號，就可以了解電纜的局部放電情況。該超聲波信號頻率分布範圍很廣。由於超聲信號中的高頻分量在電纜絕緣中傳播時衰減速度很快，並且聲波具有散射效應，因此該方法的抗幹擾能力較差，對傳感器的靈敏度要求很高。
（6）高頻法
高頻法主要通過電流傳感器實現。因為，電纜中間接頭、電纜終端的屏蔽層與接地線相連。所以，檢測時可將傳感器套在此接地線上。這樣局部放電脈衝信號經過屏蔽層的傳播，傳導到接地線上。套在接地線上的傳感器可以感應到，實現檢測目的。此種方法操作簡單，安裝方便，具有很寬的檢測頻帶，大部分的局部放電信號可以被捕捉到，並且脈衝波形可以通過此方法比較真實地被反映出來，正在被越來越廣泛的研究與應用。但該方法的缺點為：來自接地線的幹擾信號容易對檢測結果造成影響，導致誤檢測。如果能設法去除此幹擾信號或者借助其他手段避免誤檢測，該方法將具有很好的應用前景。
