氣體絕緣組合電器(Gas Insulated Switchgear，簡稱GIS)是一種以SF6氣體作為主要絕緣介質並將斷路器、隔離開關、接地開關、PT、CT、避雷器、母線、進出線套管、電纜終端等封組裝在一起的電氣設備。由於GIS采用的這種積木式設計，使得其結構十分緊湊，占地麵積大大的縮小，如：電壓等級為110kV的GIS的總占地的麵積跟常規的變電站比起來，僅占變電站的7.6%，該特點在目前城市土地資源稀缺的情況下是十分重要的，加之GIS維護工作量小、運行可靠性高，它己逐漸成為現代城市電網和超特高壓電網的主要裝備之一。下圖是一典型GIS現場安裝實物圖。

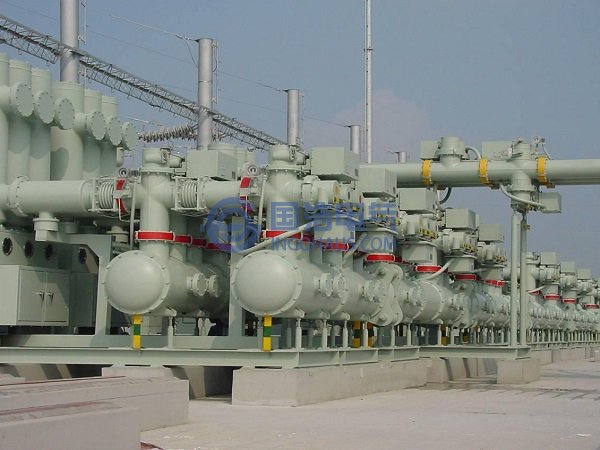

GIS實物圖
GIS設備運行狀態穩定，可靠性優於普通的電氣設備，但在運行過程中，溫度外力等的作用會導致GIS的內部絕緣出現時效老化；在製造、運輸、安裝調試、運行和維修過程又可能因為各種人為的不可控因素產生或殘留金屬微粒、刮痕等絕緣隱患。這些缺陷將影響GIS內部的電場分布，致使局部的電場發生畸變，導致GIS內部發生局部放電（Partial Discharge，簡稱PD），長期的PD則會引起絕緣子的劣化、SF6分解，引起絕緣介質絕緣強度降低或失效。GIGRE23.10工作組關於GIS故障的統計數據顯示：1985年之前所有己經投入使用的GIS設備，共發生故障562次，其中絕緣故障占的比例為60%；1985年之後，所有己經投入使用的GIS設備共出現故障247次，其中絕緣故障占51%。GIS發生故障時的故障原因是多樣的，國家電網公司針對這個情況對電壓等級在72.5kV-800kV內的GIS設備的運行狀況進行了係統性的分析，統計得到，GIS總共出現故障次數為33次，有24次是絕緣事故，有13次是絕緣故障，分別占事故總數的72.7%和17.6%。因此，GIS的絕緣問題必須引起重視。
當GIS內部發生絕緣故障時，最先出現的就是PD，若不及時發現，將演變成閃絡甚至絕緣完全擊穿，由此看來，PD既是加劇絕緣劣化的主要原因，同時由於PD信號含有豐富的能反映由各種絕緣缺陷導致的絕緣故障的信息，所以可以通過分析PD信號來得知GIS的絕緣狀態。由此，對GIS設備進行PD在線監測是目前保障GIS能夠安全穩定運行的主要技術手段。
