基於UHF的局部放電監測技術原理

GIS設備的絕緣介質為SF6，如果發生局部放電，局部放電的強大電場衝擊作用下，GIS設備內部的SF6氣體容易發生分解形成特殊化學物質或者發出亮光，這些化學和光學的特性也是局放檢測的關注因素。局放的出現可能使通道氣壓驟增，並伴隨著超聲波
的產生，同時外殼上也會產生多種聲波，監測這些波變化特征也是檢測局放的主要途徑之一。

在局放過程中會產生聲、光、電等多種信號，而超高頻法則通過檢測其中的超高頻電磁波檢測是否發生局放。因為超高頻電磁波擁有複雜的諧振模式，因此在GIS設備裏存在極度複雜的傳播過程，傳播形式混雜著橫向電場波、橫向電磁波和橫向電磁場波。超高頻法在線監測GIS局放的關鍵在於UHF傳感器，用其檢測GIS設備局部放電所激發的電磁諧振波。傳感器靈敏度用平均等效高度來表征，傳感器平均等效高度是指在規定的測試頻帶內，在各頻率點等效高度的累計平均值，是表征傳感器接收局部放電UHF信號能力的一項指標。

超高頻(UHF)傳感器安裝在GIS的盤式絕緣法蘭上，因為其傳感裝置和檢測回路與高壓設備電氣回路沒有任何直接接觸，所以不會影響設備的正常運行。下圖1為超高頻(UHF傳感器與其在GIS設備安裝位置，圖2為特高頻(UHF)傳感器的應用形態，其主要用途是監測GIS局部放電點，覆蓋範圍達到3-5m。

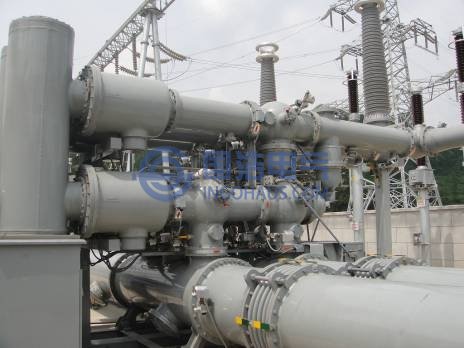

圖1 超高頻(UHF)傳感器與其在GIS設備安裝位置

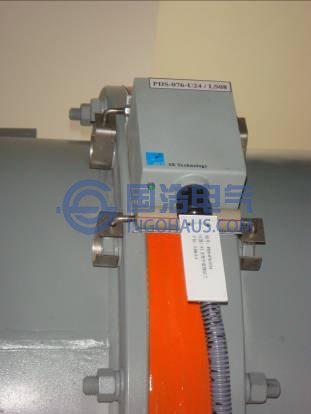

圖2 特高頻(UHF)傳感器的應用形態

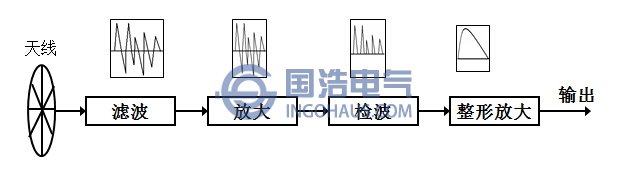

UHF原理圖
