在線檢測中，電氣設備處於帶電運行狀態，現場電磁幹擾嚴重；而絕緣缺陷產生的PD信號通常非常微弱，容易淹沒於嚴重的背景噪聲中。因此幹擾的抑製是PD在線檢測的關鍵問題。
（1）局部放電噪聲幹擾抑製的一般步驟
噪聲幹擾抑製一般從幹擾源、幹擾途徑、信號後處理等3個方麵來考慮。解決幹擾最有效、最根本的方法是找到幹擾源直接消除或切斷相應的幹擾路徑。但在不允許改變原有設備運行方式的情況下，有效地分析出幹擾源和幹擾途徑，能夠采取的措施是很有限的。運用硬件及各種信號處理技術抑製幹擾的一般的處理步驟是：1）抑製窄帶幹擾；2）抑製白噪幹擾；3）抑製周期性脈衝幹擾；4）抑製隨機性脈衝幹擾。
目前，運用的數字信號處理方法可以歸結為時域處理和頻域處理方法。時域處理方法是依據脈衝型幹擾在時域中的離散特點來處理，頻域方法是根據周期性幹擾在頻域上的離散特點來處理，兩種方法可以通過硬件和軟件兩種方式來實現。工程實踐中幹擾抑製可按圖所示的分層式處理模型進行。

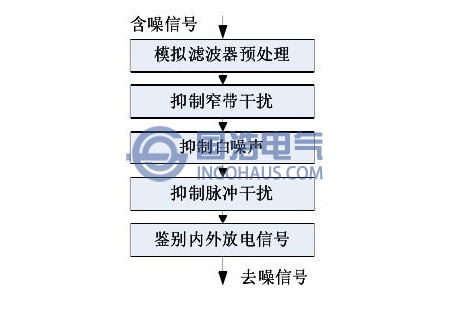

幹擾抑製的分層式處理模型
（2）窄帶幹擾抑製的現狀
窄帶幹擾在各種幹擾中占很大比重。它的強度大、相位分布固定，一般采用頻域方法處理。頻域方法可以通過硬件電路或軟件方法實現。硬件是選擇合適頻帶的窄帶濾波器和程控帶通濾波電路，來抑製各種窄帶幹擾，但它在安裝前須經過細致複雜的試驗來選擇最佳的頻帶，必須根據幹擾頻帶的先驗知識確定濾波器的通頻帶，沒有數字濾波方便靈活，通用性差。
軟件方法包括頻域閾值濾波、自適應濾波、級聯IIR陷波濾波器、傅立葉級數法、神經網絡、數學形態學數字濾波、小波分析等方法，這些方法主要是利用窄帶幹擾與局部放電信號頻譜不重合的特點，即信號與幹擾之間的頻帶不同。
頻域閾值濾波在將幹擾成分置零的同時，局部放電信號丟失的能量過多，不利於提取局部放電信號的特征，當出現新的窄帶幹擾或者幹擾的中心頻率發生變化時，原有的參數設置將失效。
自適應濾波器隻需要較少或完全不需要關於噪聲和信號的先驗統計特性，直接利用有限個觀測數據來估計幹擾分量，通過計算可以自動調節濾波器參數，從而滿足某種最佳準則的要求。但因時延、收斂因子等多種因子的選擇對結果影響較大，且有時會不收斂，使該方法調節困難，穩定性較差。
級聯IIR陷波濾波器先計算輸入信號的自相關係數，再計算幹擾和局部放電信號的功率譜，求出幹擾的諧振頻率，再估算各譜的波函數，最後用數字陷波濾波法去除幹擾。該方法對局部放電信號波形畸變比較小、幹擾抑製比高、穩定性好、處理時間短，但該濾波器對多諧波成分的周期性幹擾存在參數調整困難、濾波時間長、占用內存大等問題。
局部放電脈衝屬於小波。近年來，不少學者將小波和複小波變換應用於局部放電的抗幹擾。研究表明，小波和複小波變換對局部放電檢測頻帶範圍內的窄帶幹擾的抑製效果不理想，小波包變換是目前能較好區分局部放電信號和窄帶幹擾的方法，但還遠未達到令人滿意的效果。小波分析有其特有的優點，但尋找合適的小波函數和去噪算法比較困難。
（3）白噪聲幹擾的抑製
白噪聲幹擾是局部放電噪聲中的主要成分，白噪幹擾屬於寬帶幹擾信號，是均值為0的平穩隨機信號。由於局部放電信號與白噪聲幹擾具有相似的頻域特征，很難用頻域方法去除，時頻局部化分析是一個很好的選擇，包括時頻分析和小波變換。小波變換特別適宜於處理突發性信號，同時具有良好的時域和頻域局部化性質，相對於短時傅立葉變換，它具有一個可變的時頻窗，對高頻(低頻)信號成分，時窗自動變窄(寬)。因此，小波分析能對突發性局部放電信號中的高頻成分采用逐漸精細的時域或頻域取樣步長，能夠聚焦到信號的任意細節。但在實際應用中還存在不少問題，需要大量的試驗研究及應用研究。
（4）周期性脈衝幹擾的抑製
周期性脈衝幹擾的抑製主要有模擬方法和數字方法兩類。模擬方法有差動平衡法、定向耦合法和參考信號法等。利用兩個測量點間外來脈衝同極性、內部局部放電脈衝反極性來抑製外部脈衝幹擾的。工程實踐中，由於兩路脈衝幹擾的來源和傳播途徑不同，兩路脈衝幹擾在相位、幅值和波形上有很大的差別，要調整電路比較困難。有學者提出，在記錄多個周期的信號之後，對每個周期同相位上的數據做平均，以此信號與原始信號相減，從而去除周期性的脈衝幹擾。當局部放電信號較少並且分布特點比較明確時，這種方法去除幹擾的效果較好，否則效果不明顯。即使對於多端調節一一定向耦合差動平衡的改進算法，仍難以從根本上彌補其缺陷，因此實際應用中更側重於數字處理方法。
數字方法是利用局部放電信號和幹擾的相位分布不同來處理。印度的V Nagesh和B.I.Gururaj提出的一種方法，它的基本原理是基於局部放電信號同周期性脈衝幹擾信號具有不同的形狀，借鑒生物信號處理的一些成果，首先將數據進行分段，從波形信號中把脈衝分離成單個脈衝序列，運用FFT算法在頻域對各個脈衝進行互相關計算，根據其相似度按一定標準進行分組，依據這些組脈衝求取類信號的模板，然後在時域對每一類信號進行合成。研究發現，局部放電信號的相位比較分散，幹擾的相位非常集中，根據這個特點可以去除周期性脈衝幹擾類，再把剩餘的信號進行重構，就可以得到去除周期性脈衝幹擾的信號。根據局部放電脈衝與周期幹擾脈衝的相位分布和波形形狀特征，還產生一種區分局部放電脈衝和周期性幹擾脈衝，抑製周期性脈衝幹擾的方法，運用基於脈衝波形特征的邏輯判斷法識別脈衝比單閾值判斷法更有效，降低了誤判振蕩脈衝的概率。
（5）隨機性脈衝幹擾信號的抑製
隨機性脈衝幹擾和局部放電信號在頻域的特征具有相似性，因而隨機性脈衝幹擾最難濾去。現有的大量方法都是從時域角度來考慮的。比較常用的方法有硬件電路法、軟件波形識別法和人工智能法。在人工智能法中，采用比較多的有邏輯判斷、模式識別法及聚類方法。邏輯判斷主要包括差動平衡法和脈衝極性鑒別法，這種方法隻能抑製外部耦合的幹擾，但效果不是很理想。
模式識別法是根據不同脈衝的特征，運用各種識別方法，對脈衝的類型進行區分，進而濾去幹擾脈衝，但模式識別的實現依賴於指紋庫的建立。
基於網格和密度的聚類算法和基於模糊聚類分析也是抑製隨機脈衝幹擾的方法。隨機脈衝幹擾具有偶發的特征，其相位和幅值分布分散，在統計譜圖上處於分布分散的稀疏區域。基於網格和密度的聚類算法可以將任意形狀的簇聚集在一起，能將分布分散的數據點濾去，提取放電脈衝的相位和幅值信息。而模糊聚類抗幹擾是通過模糊聚類，將波形特征不同的波形分離開來，再通過判斷每類波形的數量，根據隨機脈衝幹擾發生次數較少這一特點來排除幹擾。
