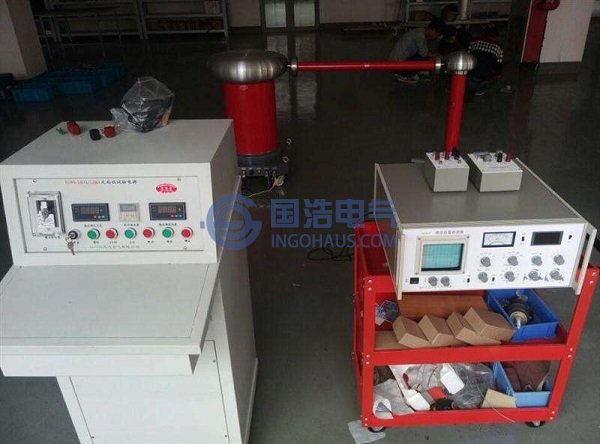

局部放電檢測
脈衝電流法的檢測原理大致為：絕緣介質發生局部放電的時候，會在介質兩端產生視在電荷，此時在介質的兩端建立電流回路，則該回路上就會有脈衝電流的產生。通過測量該回路上檢測阻抗的脈衝電壓，就可以實現局部放電的測量。

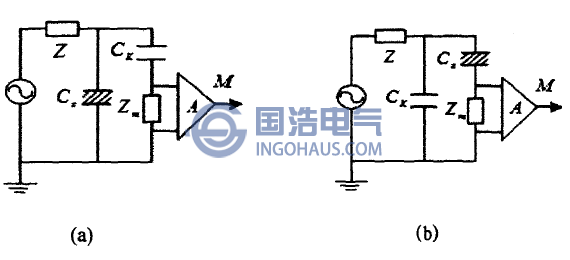

脈衝電流法的測量電路一般有兩種，如圖所示。圖中Z表示濾波器，Cx為檢測的試樣，Ck為耦合電容，Zm為檢測阻抗圖為並聯測試的電路，適用於試樣的電容較大，在試驗中容易被擊穿，或者試樣不能與接地極分開的情況，此電路在工程實際中應用較多；圖為串聯測試電路，適用於試樣的電容Cx較小，擊穿電壓較高的情況，其優勢是可以使用雜散電容來作為耦合電容Ck，同時該電容還具有濾波的功能。
脈衝電流法的測量電路
