波的繞射(也稱衍射)指的是當波在傳播的過程中遇到障礙物，能夠從障礙物的邊緣繞過，之後進入幾何陰影區繼續傳播的一種現象。
當一束幾何光學射線傳播過程中遇到物體時，如果物體的是不連續的，就將會發生繞射現象。凱勒曾經提出了一種稱為“幾何繞射理論”的方法，它能夠對高頻的電磁場進行理論上的計算。這種方法將一種新的繞射射線進行引入，它能夠消除陰影邊界上場的不連續性。它有以下三點基本概念：(1)繞射場將會隨著繞射射線進行傳播，使用費瑪原理能夠進行射線軌跡的確定；(2)繞射僅僅由物體上繞射點臨域中的物理特性與幾何特性來決定；(3)繞射射線在離開繞射點之後依舊遵循幾何光學定律。
下麵對邊緣繞射與表麵繞射這兩種基本的繞射情況予以簡要介紹。
1. 邊緣繞射
凱勒指出，入射線與邊緣的夾角大小和繞射射線與邊緣的夾角大小是相同的。入射線與繞射線分別存在於繞射點與邊緣互相垂直的平麵兩側或者存在於同一個平麵上。無窮多條繞射射線能夠由一條入射線所激起，而且它們全部存在於同一個圓錐麵上，該麵的頂點為繞射點，正如圖所示。對於圖，當邊緣與入射射線相互垂直，圓錐麵則就會變成為一個平麵圓盤，邊緣與這個圓盤相互垂直。上述統稱為邊緣繞射定律。開關櫃內局部放電產生的UHF電磁波從櫃內穿過櫃門與櫃體的縫隙向外傳播時，就會發生邊緣繞射。

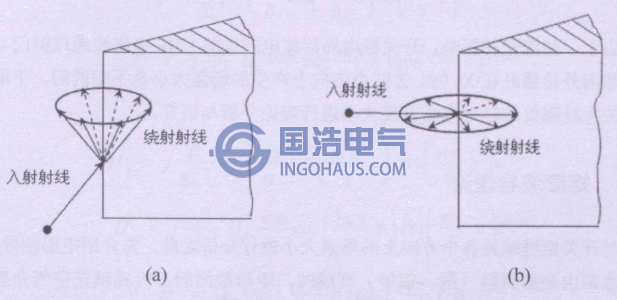

邊緣繞射示意圖
2. 表麵繞射
當射線射向理想導體的光滑表麵並最後達到陰影區域的過程中，射線將分為兩部分進行傳播：一部分入射波繼續沿直線傳播，另外一部分入射波將沿著物體的表麵進行傳播，也就是表麵射線。這些表麵射線在傳播的過程中將會沿著物體表麵的切線方向繼續發出繞射射線。如圖所示。對於a圖中處在陰影區的點P，入射線表麵上和Q1相切，繞射線在表麵土與Q2點相切，所以表麵射線將是沿著Q1和Q2之間最短的路徑進行傳播的。上述統稱為表麵繞射定律。開關櫃內局部放電產生的UHF電磁波在櫃內的傳播過程中，當波頭遇到絕緣子、電纜等表麵光滑的圓柱形物體便會發生表麵繞射。另外，當UHF電磁波通過開關櫃的縫隙後會沿著開關櫃的櫃體外表麵傳播，這也屬於表麵繞射現象。

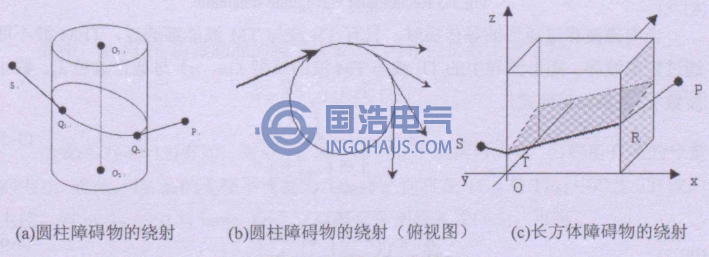

表麵繞射示意圖
