電纜溫度在線監測

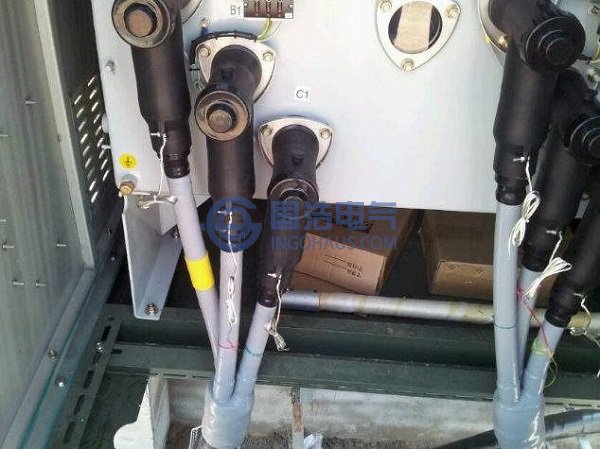

電纜溫度在線監測按照測溫點的分布情況可分為兩大類：點散式在線溫度監測和分布式光纖溫度測量法。點散式在線溫度監測係統隻對電纜終端、中間接頭等故障多發處進行溫度監測，采用熱電偶、熱電阻、紅外線式溫度計或者光纖、光柵等進行溫度采集，采用CAN總線或光纖進行數據傳輸。
分布式光纖溫度測量係統利用光在光纖中的拉曼(Raman)散射效應來檢測電纜沿軸向的溫度分布。在XLPE電纜製造過程將光纖嵌入電纜中或者緊貼電纜表麵鋪設光纖，將光纖作為溫度采集和數據傳輸的通道。當激光脈衝通過光纖時，會產生散射，包括瑞利散射和拉曼散射，後者與光纖溫度有較密切的關係，可通過測量和分析瑞利散射的背向散射(或者返回光纖入射端的散射光)去確定拉曼散射點的溫度。通過測量入射的激光脈衝被散射並返回到入射端的時間來確定散射點的位置。
目前，分布式光纖溫度測量係統可以測量的最大電纜長度為15km，測溫範圍為-30-120℃，精度可達士0.5℃，電纜長度分辨率可達1.0m，同時可連續記錄“電纜長度-溫度”和“時間-溫度”等詳細信息。根據分布式光纖溫度測量法開發的在線測溫係統己經應用在北京等地的110kV或220kV線路上，現場運行情況表明該方法可以比較準確的測量電纜線路各處的溫度，對即將發生地電纜故障提前進行預警，能有效地避免電纜事故的發生。
但是該方法安裝複雜，需要沿電纜線路鋪設光纖，另外電纜表麵的溫度與電纜導線芯的溫度關係沒有完全確定。對於內置光纖的高壓XLPE電纜雖然可以測量電纜內部的溫度，但是由於光纖較脆弱，如果破損後將無法完成溫度測量，並且較難修複。並且該方法無法對電纜的老化過程進行有效監測。
