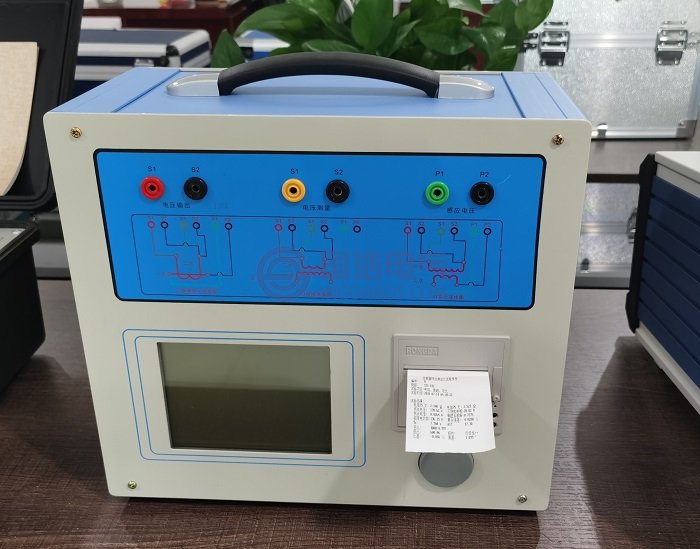

變頻互感器綜合測試儀是一種專門為測試互感器伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，設備便能夠自動升壓/升流，並將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。
變頻互感器綜合測試儀（Frequencytransformercomprehensive test instrument）設計用於 現場檢測CT的伏安特性、變比、極性、退磁、5% 10%的誤差曲線、角差比差、一次通流檢測等，單機輸出電壓可達2500V，電流達到400A。實驗時僅需設定測試電壓/電流值，不需要設置步長，設備便能夠自動升壓/升流，並將 互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口進行數據轉存並上傳測試數據，進行保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。
2技術說明
1.國內首創MBC電源控製技術，單相AC220V輸入電源，並且工作電源與功率電源共用一個輸入端口，設計更加科學合理，使用更加安全可靠。
注：其他同類產品工作電源與功率電源是分開輸入方式，並且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。2.符合國家檢修規程：
設備電源輸出全部為真實電壓和電流值，並且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
3.輸出容量大：
單機220V輸入時最大電壓輸出0-2500V，單機最大電流輸出0-400A。
4.功能齊全：
可檢測CT的穩態/暫態特性：伏安特性、自動計算拐點、變比、極性、5%和10%誤差曲線、退磁、一次通流、角差比差等項目，輕鬆實現一機多用。
5.接線方式簡單：
采用單電源輸入端口；僅有8個測試端口就可完成CT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；
6.操作簡單：
采用旋轉鼠標和大液晶顯示器，操作方式簡單，圖形顯示清晰，直觀方便。
7.快速打印：
采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。
8.大容量FLASH存儲：可保存1000組試驗數據，掉電後可保存10年。
9.USB接口：方便連接新式筆記本電腦。
10.體積小，重量輕：同類產品中體積最小、重量最輕、方便現場使用。
3主要測試功能
CT穩態、暫態測試：
1、伏安特性測試
2、變比測試
3、極性判別
4、5%和10%誤差曲線
5、退磁
6、拐點計算
7、一次通流
8、相位測量（角差）
9、比差測量
10、二次繞組電阻測量
11、二次實際負荷測量
12、鐵心退磁
13、準確限值係數
14、儀表保安係數
15、二次時間常數
16、剩磁係數
17、飽和及不飽和電感
4主要技術參數
工作電源： AC220V±10V
電源輸入和輸出頻率： 50-60Hz
輸出功率： 0.0001-500VA
輸出電壓： 0.1-120V
輸出電流： 0.0001-5A
誤差： I≤0.5%、U≤0.5%
工作溫度： －10～40℃
相對濕度： <85%
