1、概述
直流係統接地是一種易發生且對電力係統危害較大的故障。直流係統正極接地，可能造成繼電保護誤動，因為跳閘線圈接直流電源負極，係統再有一點接地或絕緣不良，可能引起保護誤動；直流係統負極接地，係統再有一點接地或絕緣不良，可將跳閘回路或合閘回路短路，造成保護拒動，此時係統發生故障，保護的拒動必然導致係統事故擴大，同時還可能燒壞繼電器的觸點或燒保險。
我公司自主設計製造的便攜式直流接地查找儀，能夠適用於任何電壓等級的直流係統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測範圍與抗幹擾能力；采用了先進計算方法和模糊控製理論，將被檢測支路的絕緣程度以絕緣指數及波形的形式表示出來，充分體現了人工智能的優越性；對於接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置相對檢測點的方向，從而快速、準確地實現環路接地檢測。除此之外，用戶可以根據自身係統需要在絕緣告警門限值範圍內訂製合適的絕緣告警門限值的設備，用戶隻需要將鉗表上的檔位與檢測器上的量程對應起來就能實現直流接地的檢測或者是絕緣程度的分析。
GHFE3011直流接地故障測試儀不僅重點解決了直流係統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確檢測，並且還能準確的顯示係統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的後顧之憂。
本裝置以係統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號方式進行檢測，並在現場進行了大量的實際應用，對係統無任何影響。
2、儀表的構成

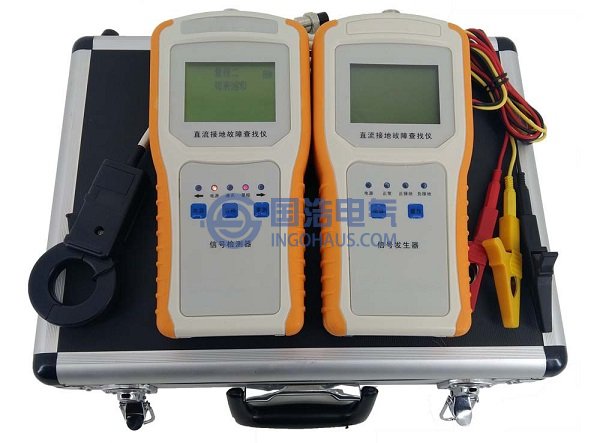

該儀表由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流係統正負母線和地相連，當直流係統出現接地故障後，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立於信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。
3、儀表的工作原理
儀表的工作原理是：當直流係統發生接地故障或絕緣降低(整個直流係統絕緣電阻小於報警整定值)，直流係統電壓監測儀表發出警報時，將信號發生器接入直流係統的正、負母線和地之間。信號發生器自動判斷直流係統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜係統檢測，對係統無影響的低頻信號，並實時顯示係統電壓、正對地電壓、負對地電壓和係統對地絕緣總阻抗。
故障檢測器檢測各回路對地絕緣的直流信號漏電流，並模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），並繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。
信號發生器、故障檢測器均采用微計算機技術，具有集成程度高，判斷速度快，檢測靈敏度高、抗幹擾能力強、故障定位準確等特點。在軟件處理上利用了模糊控製理論和通信的噪聲理論，並依據直流係統的特點優化了算法，即使係統有大分布電容的幹擾、電磁脈衝幹擾和其它噪聲幹擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障。在硬件上引進國外先進的檢測傳感器，直流信號檢測靈敏度高達0. 1mA，可檢測150K～500K接地的檢測靈敏度，使多點接地、環路接地、絕緣普遍降低等難以解決的問題迎刃而解。
4、主要特點
1) 高精度采樣鉗表
該儀表采用了高分辨率（0.1mA）信號采樣直流鉗表，能夠實現對多點接地，高阻接地點的定位。
2) 接地點方向顯示
該儀表具有接地點方向顯示功能，包括：液晶屏顯示、指示燈指示、語音提示三種方向顯示方式，可以高效快速的處理複雜支路或環路中接地點的定位。
3) 具有絕緣指數顯示功能
絕緣指數是為分析待測支路絕緣程度而引入說法，以0—100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利於多點接地與高阻接地的檢測。
4) 具有波形顯示功能
所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形,其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的提升設備的檢測範圍與檢測精度以判斷的準確度。
5) 多量程轉換功能
儀表具有多量程轉換功能，在測試過程可以轉換不同量程，可以大幅度的提升設備的檢測範圍與檢測精度以判斷的準確度。
6) 操作簡單，使用方便、快速
使用時隻需將鉗表鉗住待測支路，按一下工作按鍵，3～6S即可完成一條支路的檢測。
7) 信號發生器與檢測器不受距離限製
在複雜的直流係統中，信號發生器接入點可能與接地查找點有著很長的一段距離，不過檢測器並不受此距離的限製，可以在同一個係統中的任何一點進行查找。
8) 運行安全、可靠
信號發生器是需要接入直流係統之中的，這就對設備的安全性與根據直流係統現場的實際情況，信號發生器可智能式產生1.0～5.0mA 的信號電流，且最大功率小於0.2W，適用於各類直流係統，對直流係統的安全運行、可靠運行提供了保障。
5、主要技術指標
1) 可檢測接地電阻範圍：
係統電壓為220V時：0 ～500KΩ
係統電壓為110V時：0 ～250KΩ
係統電壓為48V時： 0 ～50KΩ
係統電壓為24V時： 0 ～10KΩ
2) 檢測信號功率 ≤ 0.2W(信號發生器輸出功率)。
3) 抗對地分布電容值：
對地電容單支路≤8uF，係統對地總電容≤100uF。
4) 適用直流係統電壓：
220V±10%，110V±10%，48V±10%，24V±10%，或用戶提出其它電壓等級。
5) 環境溫度：～35℃～+55℃。
6) 相對濕度：≤95%
7) 總質量：3kg（信號發生器、檢測器、配件、鋁合金箱）
8) 外形尺寸：360㎜x270㎜x100㎜
