GIS超聲波局部放電檢測技術與缺陷識別（二）

GIS內部的典型絕緣缺陷大體上分為毛刺放電、懸浮放電、自由顆粒放電、毛刺放電、絕緣子表麵汙穢以及空穴放電。GIS殼體或導體上的毛刺尖端通常由於加工、運輸或安裝時的摩擦或碰撞形成的，其電場相對集中，超聲波脈衝信號50Hz相關性較100Hz相關性表現的更為明顯；電動力和機械力造成的零配件鬆動或接觸不良引起的懸浮放電發生在正負半周的電壓上升沿，因此100Hz相關性遠大於50Hz相關性，脈衝信號比較穩定，同時通常伴有機械振動；自由顆粒產生的超聲波信號大部分由顆粒與殼體撞擊產生的聲波脈衝組成；絕緣子表麵的缺陷和內部空穴會引起絕緣子沿麵或內部放電使絕緣子老化甚至發生閃絡，但超聲波局部放電檢測法對空穴放電並不靈敏。

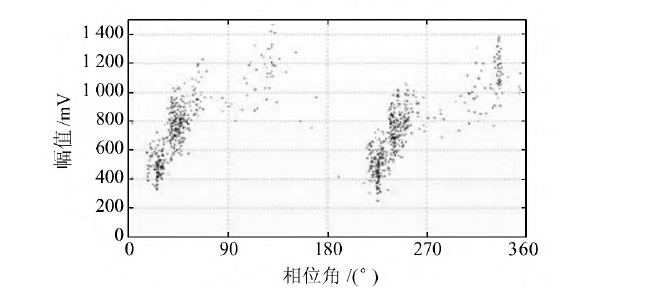

在GIS帶電檢測時，若超聲波局部放電檢測法測到異常信號，正常情況下的判斷方法是與同一部位其他相或同一相其他部位的信號進行對比，而對於毛刺放電、懸浮放電、自由顆粒以及機械振動等四類超聲波法靈敏的典型缺陷，則可以根據其典型放電圖譜進行判斷。
