串聯諧振裝置基本原理見圖

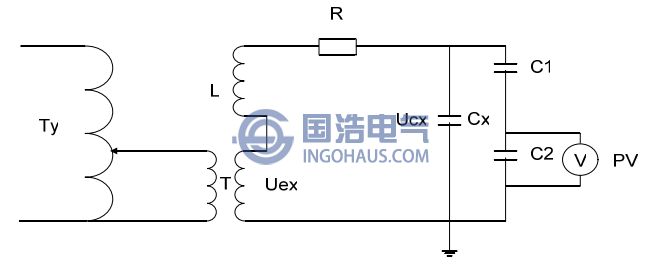

串聯諧振裝置原理接線圖
當電源頻率f、電感L及被試品電容Cx滿足式(1-5)時回路處於串聯諧振狀態，此時：
回路中電流為：
式中：
Uex：勵磁電壓；
R：高壓回路的有效電阻。
被試品上的電壓為：
式中：
ω：電源角頻率；
Cx：被試品電容量。
輸出電壓Ucx：與勵磁電壓Uex之比為試驗回路的品質因數Qs
由於試驗回路中的R很小，故試驗回路的品質因數很大。在大多數正常情況下，Qs可達50左右，即輸出電壓是勵磁電壓的50倍，因此用這種方法能用電壓較低的試驗變壓器得到較高的試驗電壓。由於試驗時回路處於諧振狀態，回路本身具有良好的濾波作用，電源波形中的諧波成分在試品兩端大為減少，通常輸出良好的正弦波形電壓。當被試品擊穿時，電路失去諧振條件，電源輸出電流自動減小，被試品兩端的電壓驟然下降，從而限製了對被試品的損壞程度。
