在新建變電站工程中，各電壓等級的配電裝置由母線、隔離開關、斷路器、電流互感器、支柱絕緣子等設備組成，設備數量非常多。如果單台電氣設備進行交流耐壓試驗，不但耗費時間，而且效率低。為了減少試驗時間，提高工作效率，同一電壓等級的配電裝置，在電氣連接完成後，一起進行試驗，試驗標準采用連接的各種設備中的最低標準。
某變電站220kV配電裝置為雙母線單母聯接線，1個主變進線間隔，6個220kV出線間隔，1個母聯間隔，2個PT間隔。試驗接線：所有刀閘、斷路器合上，PT間隔刀閘拉開，從主變進線間隔加壓。接線見圖：

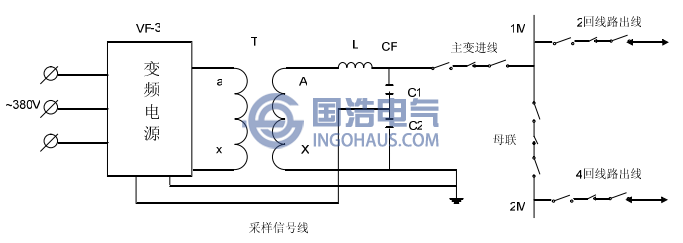

220kV配電裝置交流耐壓試驗接線圖
（2）電抗器選擇：2節電抗器串聯，L=133X2=266H
（3）分壓器選擇：2節分壓器串聯，C=2913/2=1459.5pF
（4）試品電容：10500pF
（5）諧振電容量：1459.5+ 10500=11959.5pF
（6）勵磁變變比選擇：高壓2繞組串接，輸出電壓10000V。

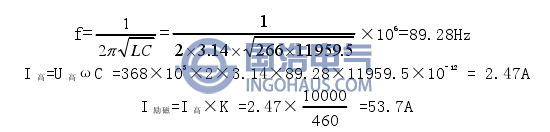

（7）諧振參數計算：
先測量A相高壓引線對地的絕緣電阻，如無異常，將A相高壓引線和電抗器連接。合上電源，將變頻電源輸出頻率在89Hz左右調節，當測量顯示電壓最大時，此時試驗回路達到諧振點；調節變頻電源輸出電壓到老練試驗值145.50kV，持續15min後，電壓升至368kV，持續1min後，電壓降至零，斷開電源，試驗結束。B相、C相試驗過程同A相。
（9）試驗結論：
試驗過程中無擊穿放電現象，交流耐壓試驗通過。
配電裝置試驗注意事項：
1)試驗時，斷路器、電流互感器SF6氣體在額定壓力下，並且充氣24小時後氣體含水量在合格範圍內，確認無誤後方能試驗。
2)試驗時，要斷開斷路器的操作電源和電機電源，防止遠方操作斷路器。
3)電流互感器的二次繞組必須短路接地。
