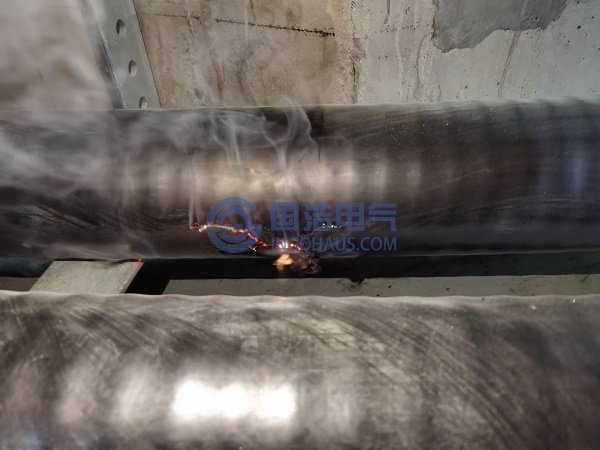

（1）在直流電壓下電場分布取決（jué）於材料體積電阻（zǔ）率，而交流電壓下（xià）的（de）電場分布取決於各介質的介電常數，特別（bié）是在電纜終端（duān）頭、接頭盒等電纜附（fù）件中的直流電場強度（dù）的分布和交流（liú）電場（chǎng）強度的分布（bù）完全不同，而且直流電壓下絕緣（yuán）老（lǎo）化的機理和交流（liú）電壓下的老化機理不相同。因此，直流耐壓試驗不能模擬XLPE電纜的運行工況。
（2）直流耐壓試驗時，電子會（huì）注入到聚合物介質內部空（kōng）隙，形成（chéng）空間電荷，使該處的電場強度降低，試驗時不易發生擊穿（chuān）。XLPE電纜的半（bàn）導體凸出處和汙穢點等處容易產生空間電荷。但如果在試驗時電纜終（zhōng）端頭發生（shēng）表麵閃絡或電纜附件擊穿，會造（zào）成電纜芯線上產生波振蕩，在已積聚空間（jiān）電荷的地點，由於振蕩電壓極性迅速改變為異極（jí）性，使該（gāi）處（chù）電場強度顯著增大，可能損（sǔn）壞絕緣，造成多點擊穿。
（3）XLPE電纜（lǎn）在直流（liú）電壓下會產（chǎn）生“記憶（yì）”效應（yīng），能夠存儲積累單極性殘餘電荷。XLPE電纜（lǎn）進行（háng）直流耐壓試驗一（yī）旦引起（qǐ）的“記憶性”，需要很長時間才能將這種直流偏壓(殘餘電荷)釋放。電纜如果在直流殘餘電荷未完全釋放之前（qián）投入運行，直流偏壓便會疊（dié）加在工（gōng）頻電壓（yā）峰值上，使得電纜上的（de）電壓值遠遠超過其額定（dìng）電壓，從而（ér）有可能導（dǎo）致電纜絕緣擊穿。
（4）XLPE電纜易在絕緣內產生水樹枝，一旦產生水樹枝。在直流電壓下會加速轉變為電樹枝，易形（xíng）成放電通道，加速了絕緣劣化（huà），可能產生直流耐壓試（shì）驗合格（gé），而投（tóu）入運（yùn）行後在工頻電壓作用下發生（shēng）擊穿。而單純的（de）水樹枝在交流工作電壓下還能保持相當（dāng）的（de）耐壓值，並能保持一（yī）段時間。
（5）實踐證明，直流耐壓試驗不能有效發現交流（liú）電壓作用下的某些缺陷，如在電纜附件內，附件絕緣或應力錐（zhuī）等（děng）部位存在的缺陷。在交流（liú）電壓（yā）下絕緣易發（fā）生擊穿的地點，在直流電壓下往往不能擊穿；直流電壓下絕緣（yuán）擊穿處往往發生在交流工作條件下絕緣平時不發生擊穿的地點。因此，XLPE絕緣電纜無（wú）論從理論上還（hái）是（shì）實踐上都證明（míng）了不宜采用直流耐壓的方法。XLPE絕緣電纜竣工試驗與預防性試驗應采用交流耐壓試驗方法。
關注微信公眾號
