短路阻抗法測試變壓器繞組變形原理

發布時間：2021-06-07 07:59:21人氣：

變壓器在運行中不可避免地要遭受出口短路或近區短路故障衝擊，在運輸安裝過程中也可能受到碰撞衝擊。在這些衝擊力(包括電動力和機械力)作用下，變壓器繞組就可能發生變形(如軸向、徑向尺寸變化、位移、扭曲、鼓包等)而導致匝間短路，最終造成變壓器損壞。變壓器遭受衝擊後，繞組是否有變形?是繼續運行一段時間，還是立即退出運行?這些問題靠常規的電氣試驗是不能解決的，即使是耗時費力的吊罩檢查也隻能檢查到圍屏或最外層繞組。

國際國內用於檢測變壓器繞組變形的方法主要有三種：短路阻抗法、低壓脈衝法和頻率響應法。以前，對於變壓器繞組變形的測試，多采用短路阻抗法。進入90年代以後，隨著頻率響應技術的日益成熟，頻率響應分析法得到了充分的應用。

阻抗法測試的基本原理圖

阻抗法是通過測量工頻電壓下變壓器繞組的短路阻抗或漏抗來反映繞組的變形和移位及匝間開路和短路等缺陷。漏抗實質上是散布在變壓器繞組與繞組之間，繞組內部及繞組與油箱之間的漏磁通形成的感應磁勢的反映，因此對漏磁磁路的變化比較靈敏；短路阻抗則是漏抗和繞組電阻的平方和開方。由於一般大型變壓器繞組電阻比漏抗要小很多，因此阻抗可以反映漏抗的變化，而且，測量阻抗比測漏抗易於實現。在現場測試中，建議在低電壓下實施阻抗測量，電壓根據被測變壓器容量的大小一般取幾百伏，為避開鐵芯非線性的影響，所加電流應大於2A。被測變壓器低壓側短路，高壓側施壓，測量接線如圖所示(以兩繞組變壓器為例)。

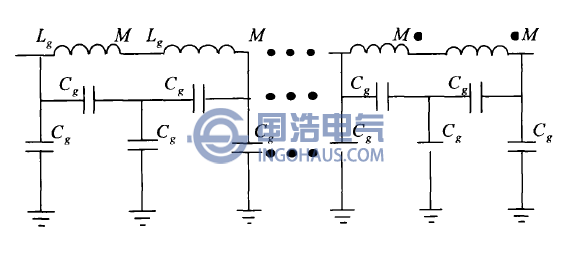

當所加電源的頻率逐步增高時，變壓器繞組分布參數的特性逐漸體現出來。實質上，變壓器繞組在高頻下是一個由分布電感和電容構成的線性無源兩端網絡，如圖所示。圖中，Ls為線匝自感；M為匝間互感；Cs為匝間電容；Cg為線匝對地電容（忽略了損耗因素）。
